CREO绘制圆相切有关的CAD图纸

时间：2024-06-09 17:11:04  作者：彭老师
CREO绘制圆相切有关的CAD图纸，具体操作过程步骤如下，希望能帮助到大家！

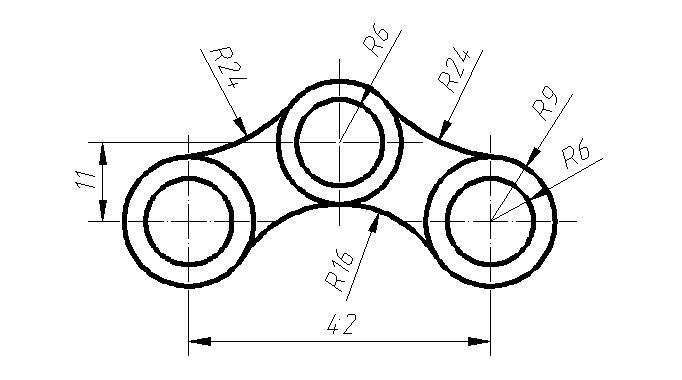

1、打开CAD图纸效果图：

CREO绘制圆相切有关的CAD图纸第1步

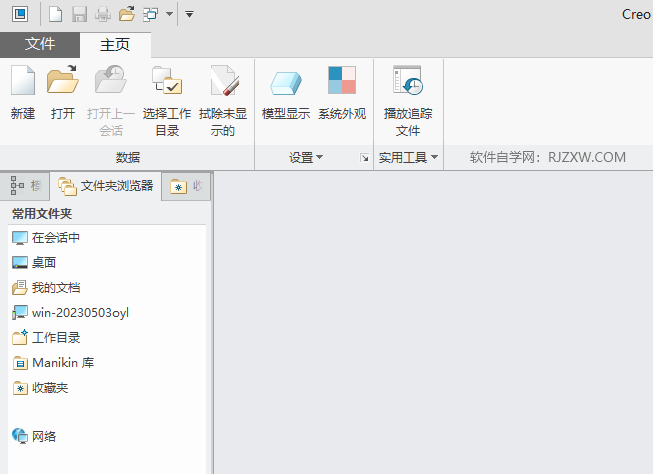

2、打开【CREO】软件，点击【新建】。

CREO绘制圆相切有关的CAD图纸第2步

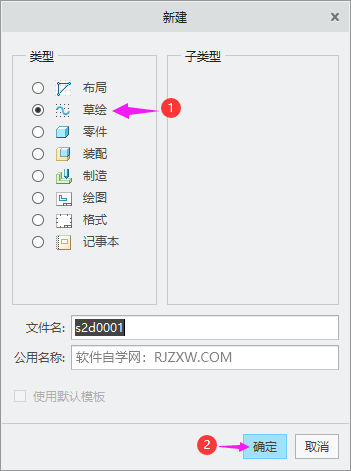

3、选择【草绘】图，点击【确定】。

CREO绘制圆相切有关的CAD图纸第3步

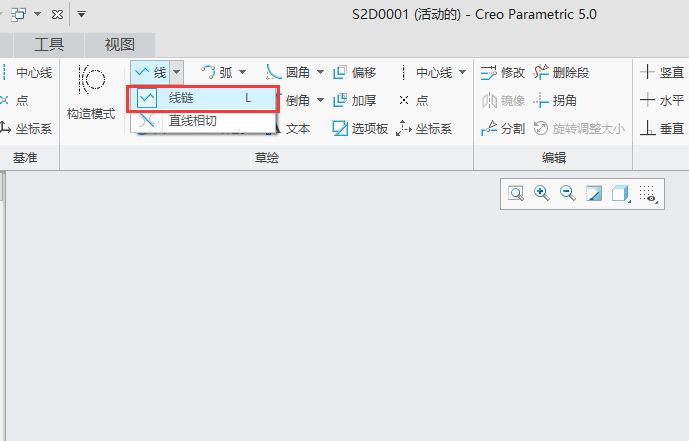

4、点击【线链】工具。

CREO绘制圆相切有关的CAD图纸第4步

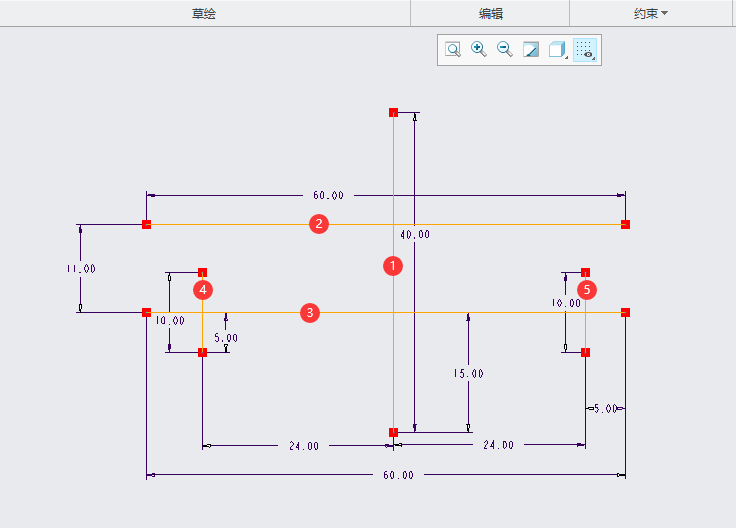

5、绘制下面的【直线】出来，并标注。

CREO绘制圆相切有关的CAD图纸第5步

6、选择所有线对象，点击【切换锁定】。

CREO绘制圆相切有关的CAD图纸第6步

7、然后使用【圆形】工具，绘制六个圆形出来。

CREO绘制圆相切有关的CAD图纸第7步

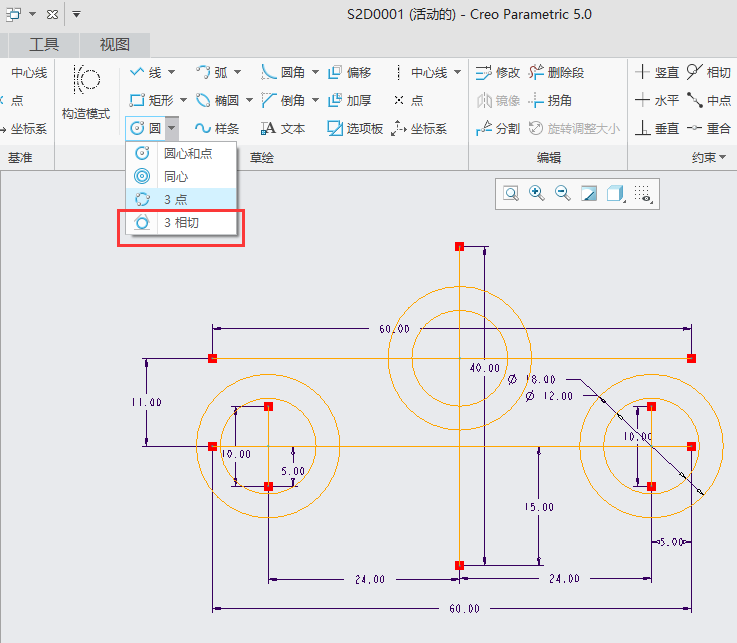

8、然后点击【3相切】工具。

CREO绘制圆相切有关的CAD图纸第8步

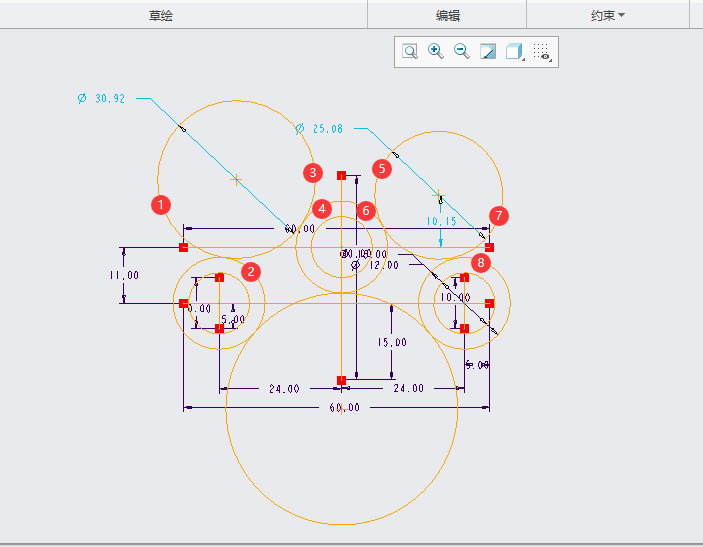

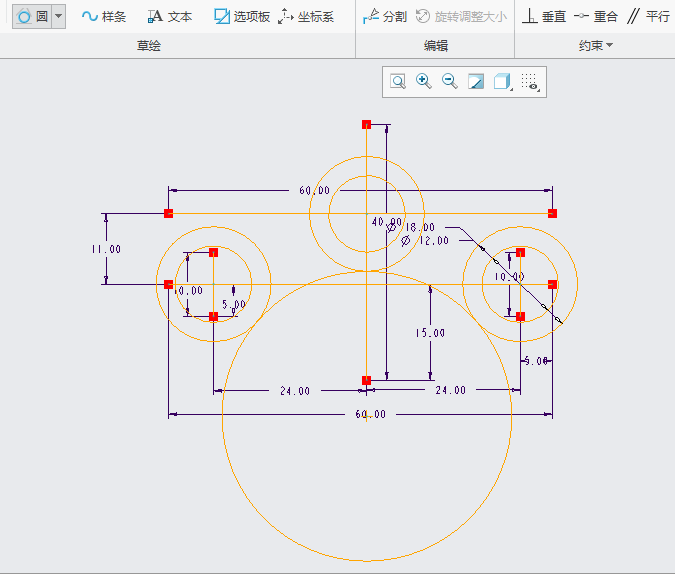

9、然后点击【三个圆的边】，这样也可以创建一个【相切】的大圆。

CREO绘制圆相切有关的CAD图纸第9步

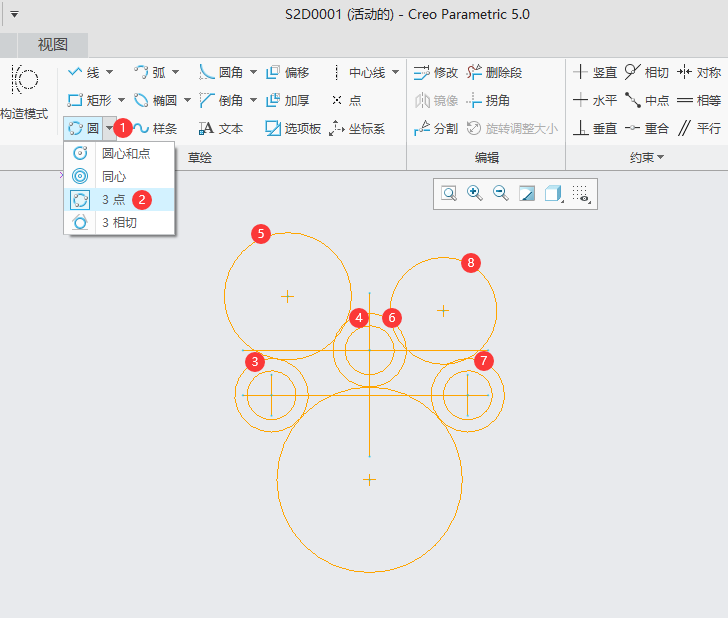

10、同样的方法，点击圆里面的【3点】画圆。

CREO绘制圆相切有关的CAD图纸第10步

11、然后点击【相切】图标。

CREO绘制圆相切有关的CAD图纸第11步

12、然后选择要【相切】的两个圆，看标注说明。

CREO绘制圆相切有关的CAD图纸第12步

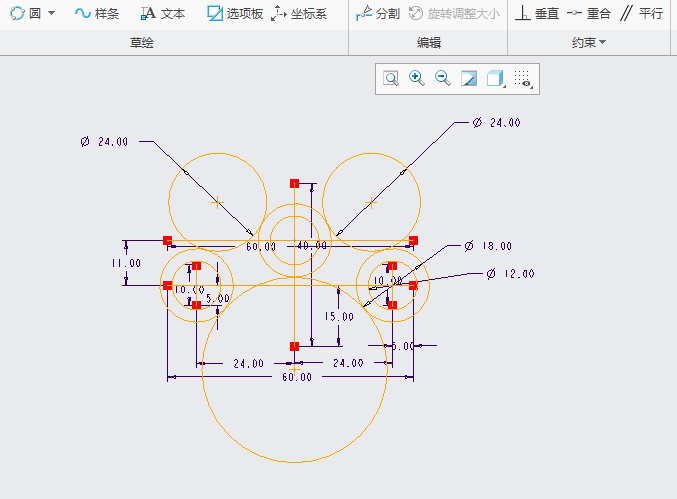

13、然后就设置了相切圆。

CREO绘制圆相切有关的CAD图纸第13步

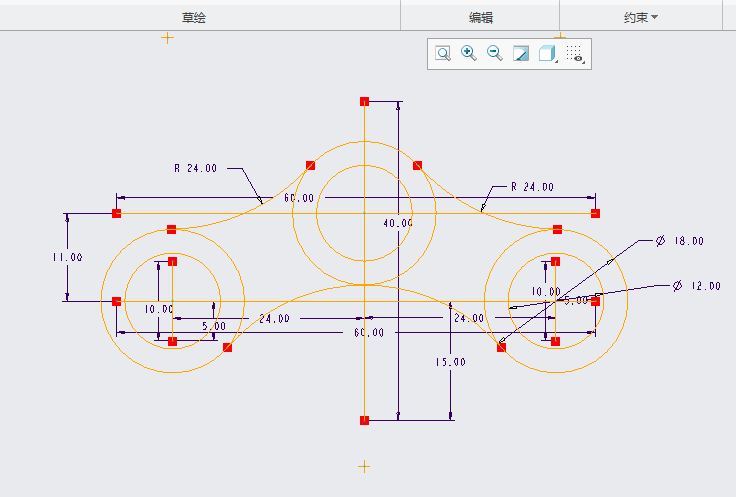

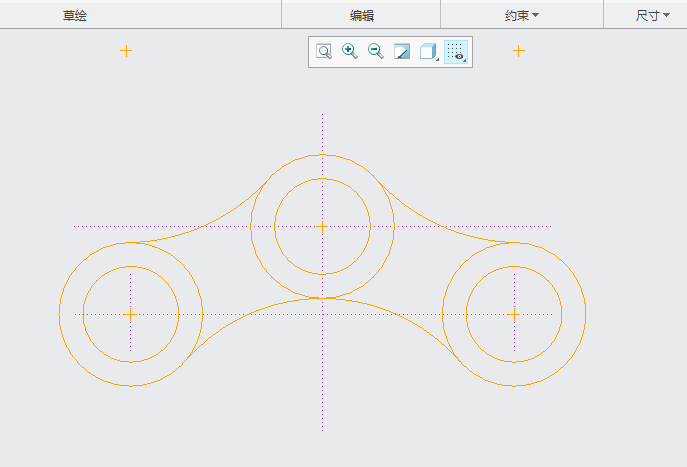

14、然后修剪好后，再进行标注。

CREO绘制圆相切有关的CAD图纸第14步

15、这样就绘制好了CAD图纸。

CREO绘制圆相切有关的CAD图纸第15步
