solidworks如何导出工程图

  • 浏览:17276
  • 发布时间:2021-08-29 20:43:35
solidworks如何导出工程图

下面给大家介绍的是solidworks如何导出工程图的方法,希望能帮助到大家!

前述

先使用solidworks生成工程图,然后再导出工程图,再使用CAD软件打开进行标注就完成了。

适用环境/工具

型号:台式电脑

系统:Win10系统

软件:Solidworks2020软件

功能和快捷键

暂无快捷键

操作步骤/方法

方法1

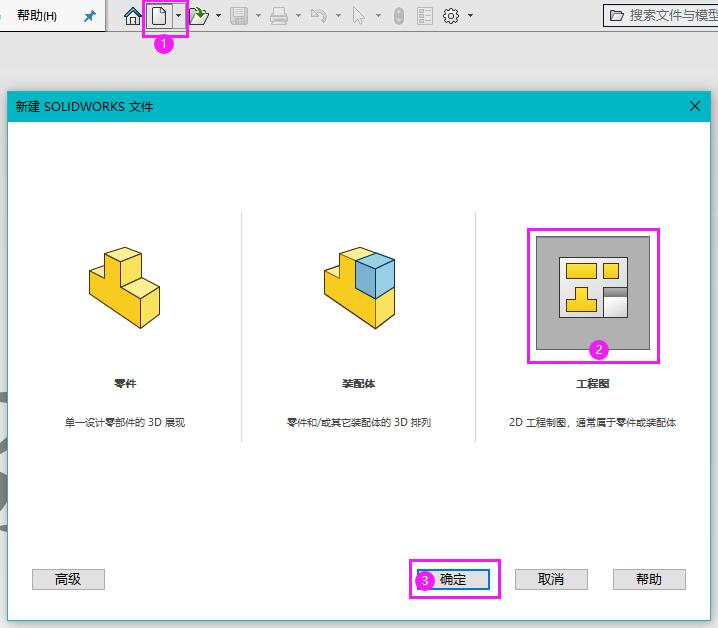

1 1、打开Solidworks2020软件,点击新建图标,选择工程图,再点确定。
solidworks如何导出工程图第1步

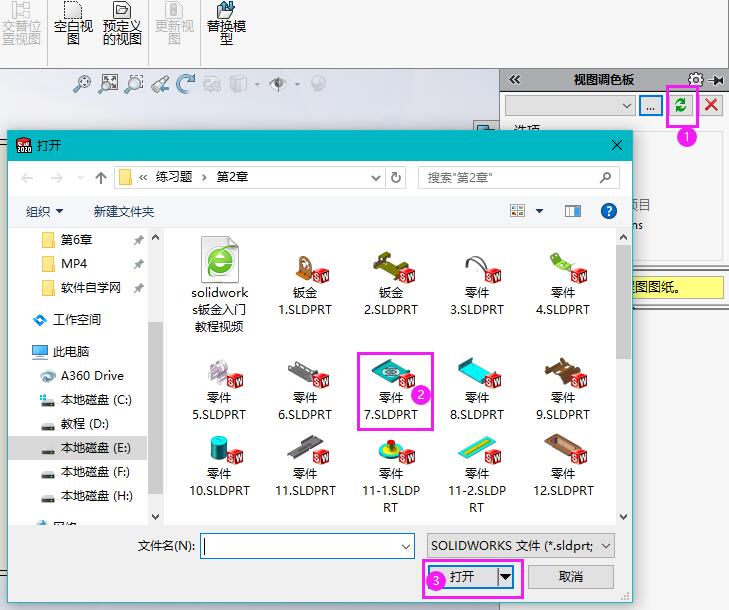

2 2、点击浏览功能,选择零件,再点击打开。
solidworks如何导出工程图第2步

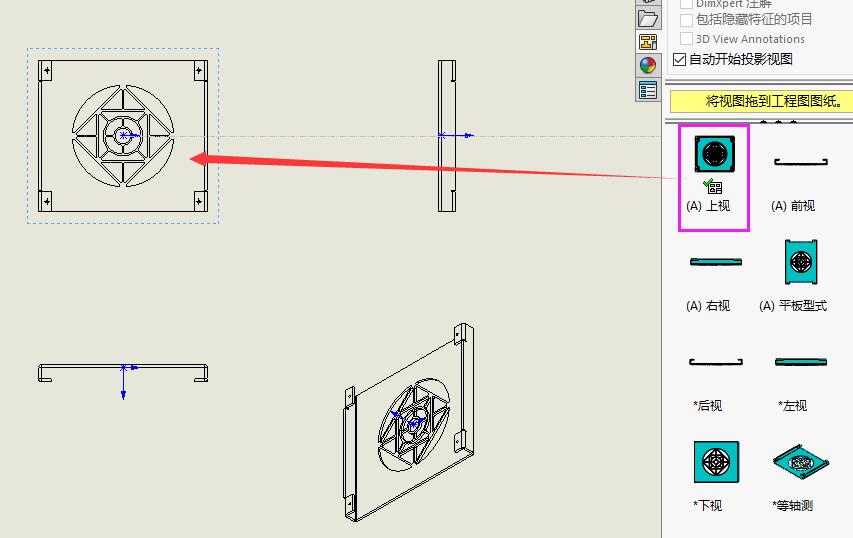

3 3、然后将视图拖到工程图图纸中。效果如下:
solidworks如何导出工程图第3步

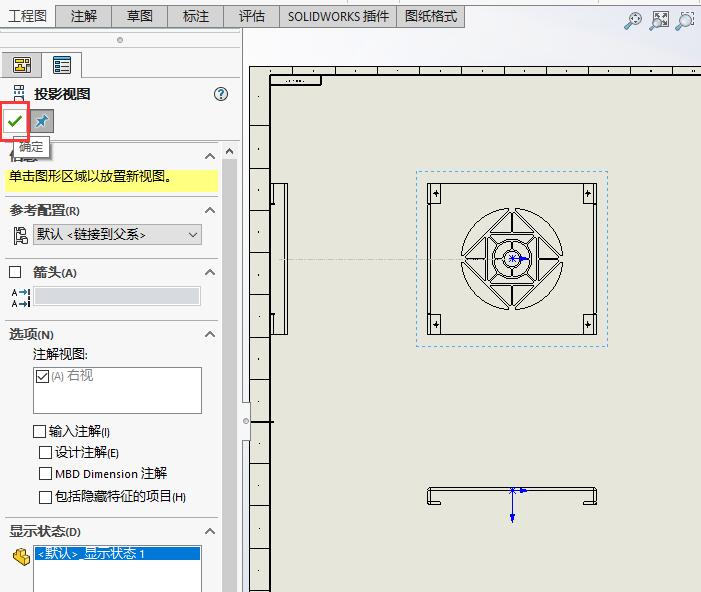

4 4、设置好后,点击“绿勾”完成。
solidworks如何导出工程图第4步

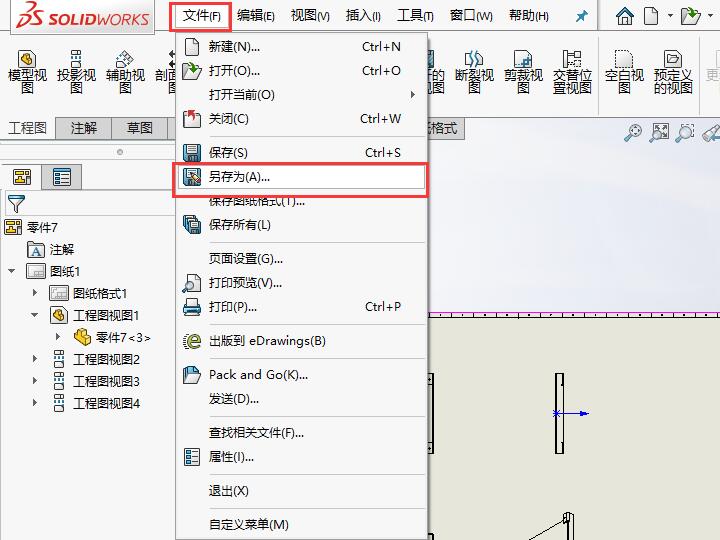

5 5、点击“文件菜单”中的“另存为”。
solidworks如何导出工程图第5步

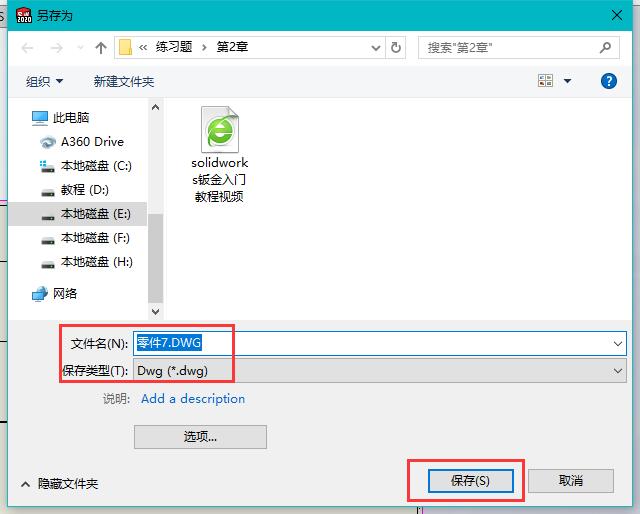

6 6、弹出另存为面板,设置文件名,设置DWG类型,点击保存。
solidworks如何导出工程图第6步

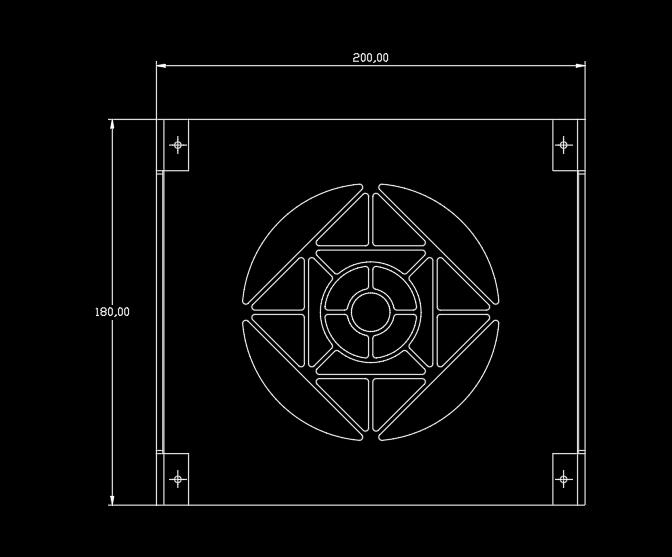

7 7、然后再用CAD打开,进行标注完成即可,效果如下:
solidworks如何导出工程图第7步
END

注意事项/总结

solidworks创建工程图后,然后另存DWG格式。再用CAD打开后,进行标注后就完成了。
