solidworks怎么画孔

下面给大家分享一下solidworks怎么画孔的方法与步骤，具体画法步骤如下，希望能帮助到大家。

这里讲解的是使用插入孔工具来完成画孔的学习方法，设置孔大小还有位置即可以生成孔。

型号：笔记本

系统：win10系统

软件：solidworks2020软件。

点击特征里面的异型孔向导。

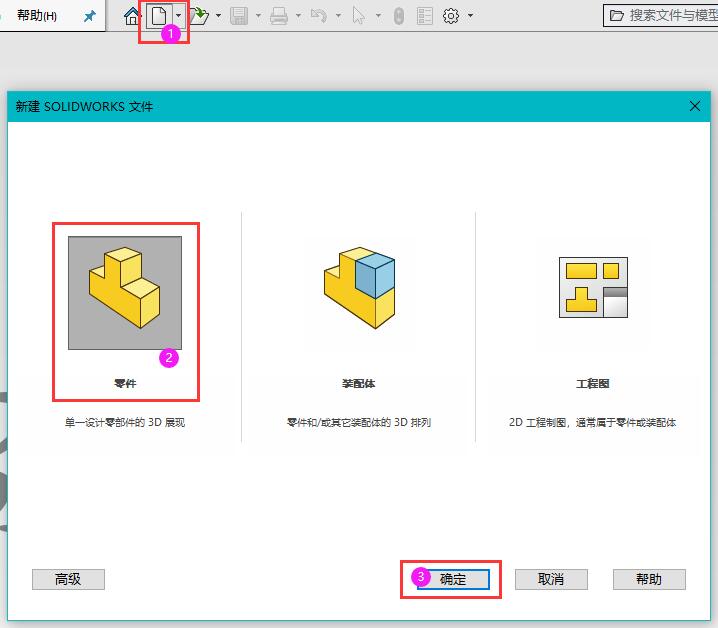

1 1、打开solidworks2020软件，点击新建图示，点击零件，再点确定。
solidworks怎么画孔第1步

2 2、进入上视基准面，绘制一个100x60mm的矩形。
solidworks怎么画孔第2步

3 3、使用拉伸凸台，把草图矩形拉伸成实体。
solidworks怎么画孔第3步

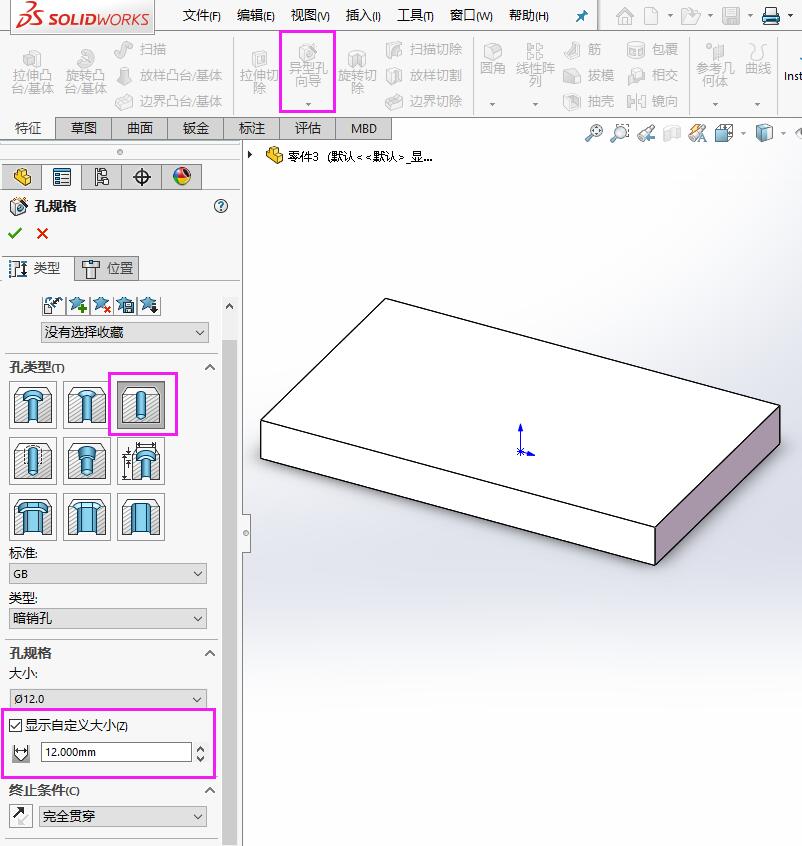

4 4、点击异型孔向导，设置孔，设置直径12mm，终止条件为完全贯穿。
solidworks怎么画孔第4步

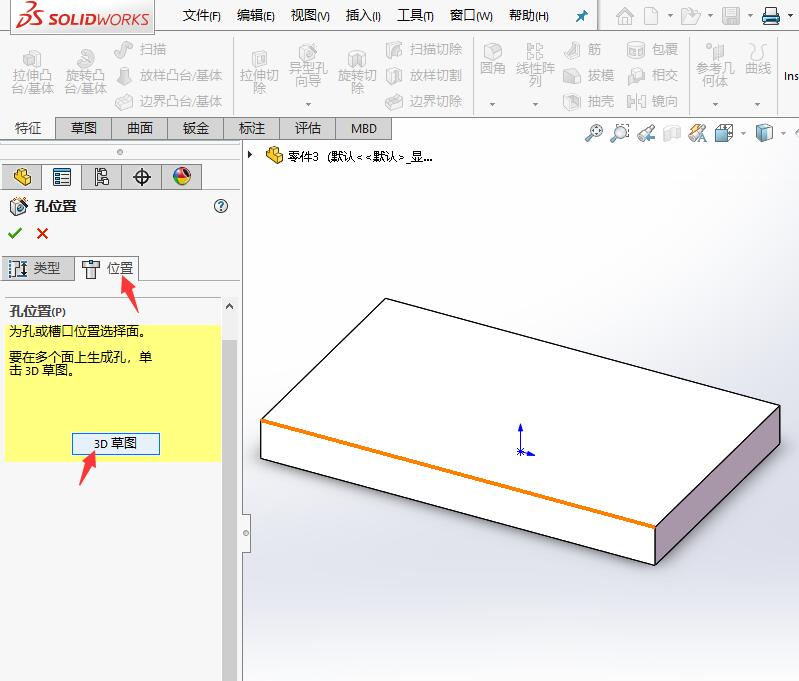

5 5、点击位置，点击3D草图。
solidworks怎么画孔第5步

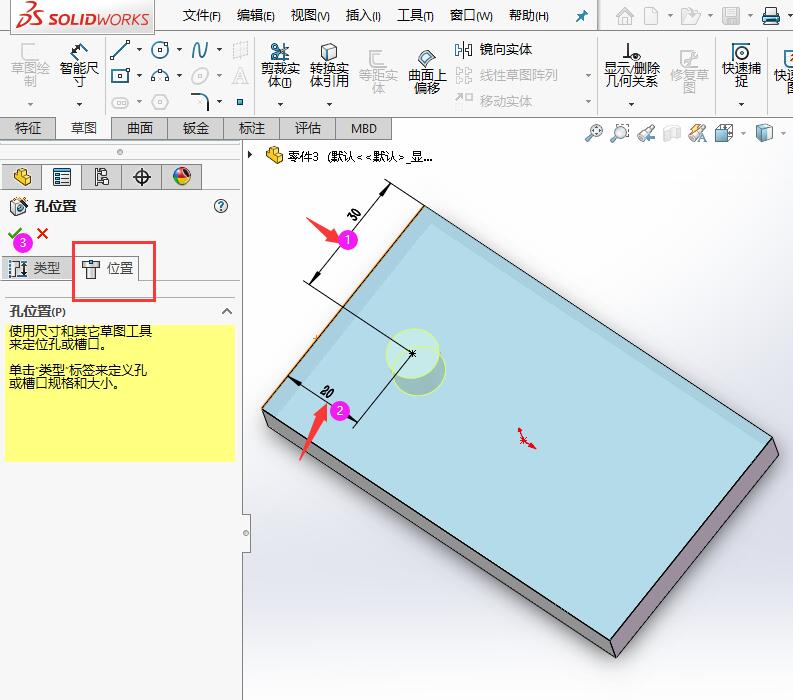

6 6、点击一个位置，并进行尺寸标注。
solidworks怎么画孔第6步

7 7、标注完成后，点击确定即可。
solidworks怎么画孔第7步

END

创建实体--点击异型孔向导，设置孔参数与位置参数即可。
