solidworks怎么在拉伸面上继续画图

  • 浏览:5661
  • 发布时间:2021-09-26 12:46:39
solidworks怎么在拉伸面上继续画图

在Solidworks中拉伸好的实体,还能在实体面上画图拉伸吗,这个是当然是可以的。只是要选草图截面时,就要选实体面就可以了。

前述

下面给大家分享的是solidworks怎么在拉伸面上继续画图的方法,具体操作步骤如下:

适用环境/工具

型号:台式电脑

系统:WIN10系统

软件:solidworks2020软件

操作步骤/方法

方法1

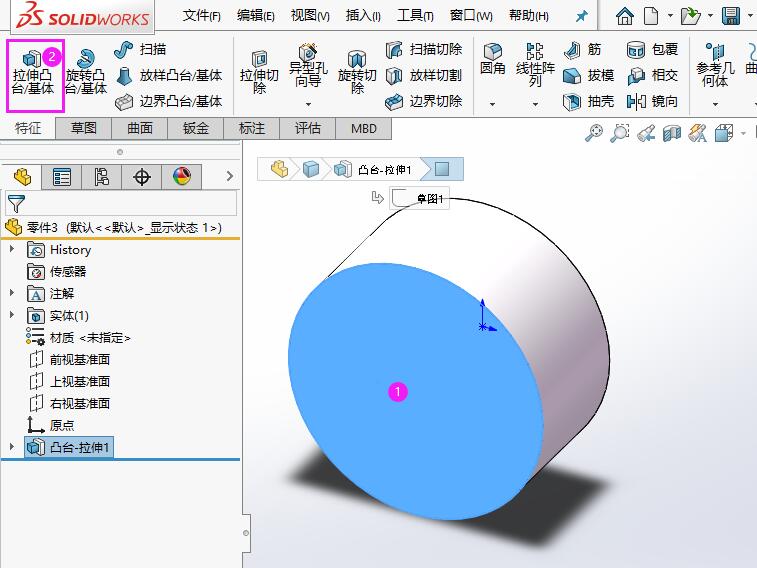

1 1、选择拉伸完的实体面,点击拉伸凸台/基体。
solidworks怎么在拉伸面上继续画图第1步

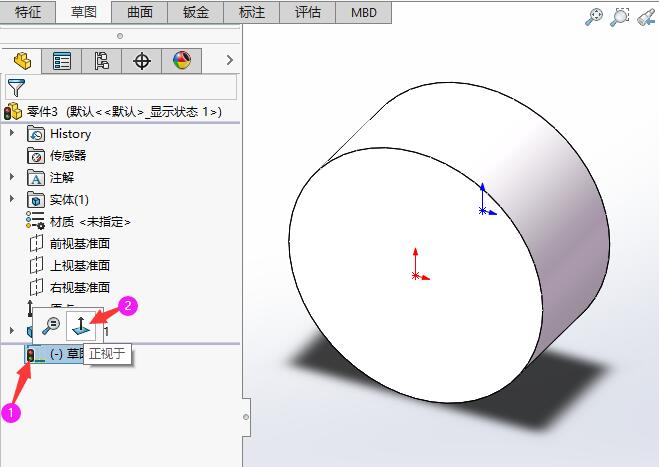

2 2、点击草图前面的图标,弹出正视于并点击。
solidworks怎么在拉伸面上继续画图第2步

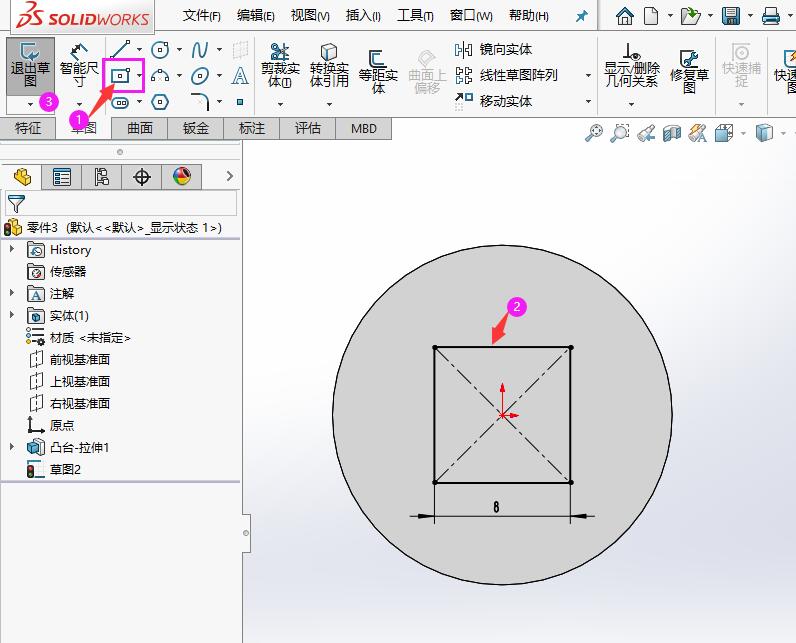

3 3、点击矩形工具,在圆的面上绘制正方形,完成后点击退出草图。
solidworks怎么在拉伸面上继续画图第3步

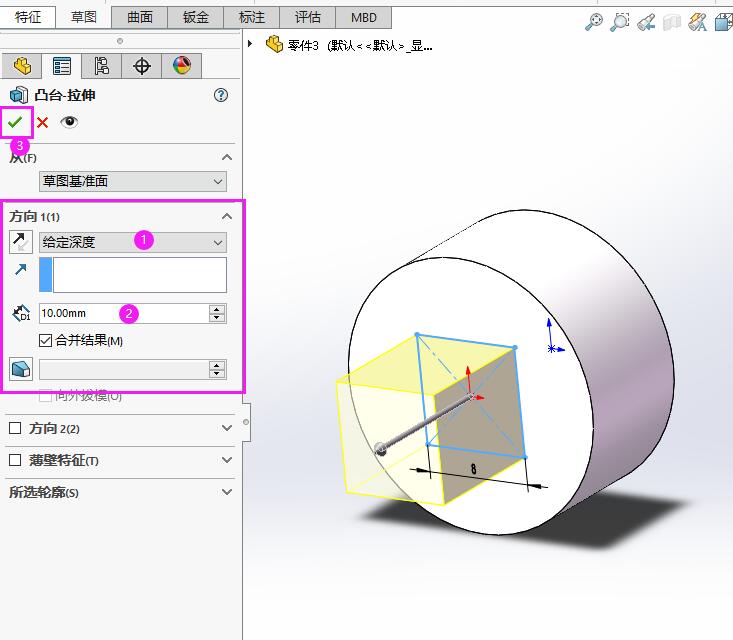

4 4、然后转么凸台-拉伸设置,设置深度为10mm,点击确定。
solidworks怎么在拉伸面上继续画图第4步

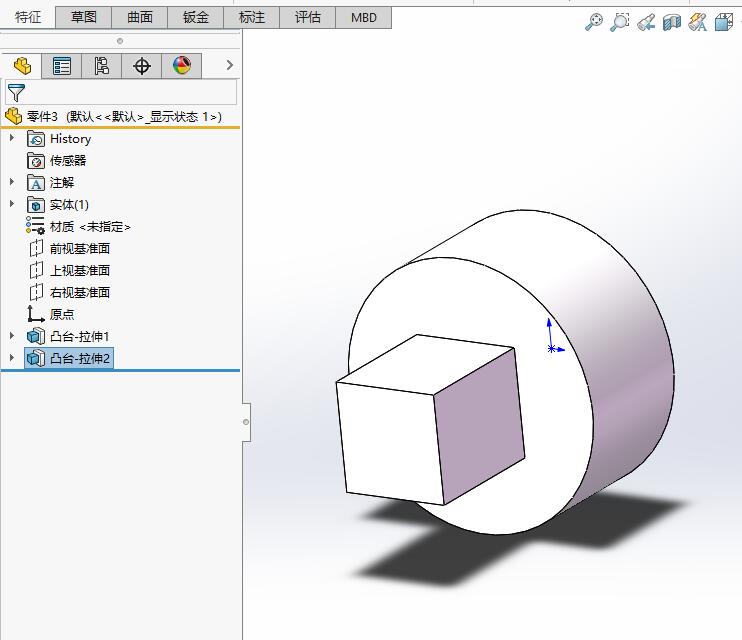

5 5、这样就在面上创建了实体。
solidworks怎么在拉伸面上继续画图第5步
END

注意事项/总结

以上就是solidworks怎么在拉伸面上继续画图的方法,更多的Solidworks知识请关注软件自学网。
