solidworks螺纹怎么画

  • 浏览:4817
  • 发布时间:2021-09-01 07:07:08
solidworks螺纹怎么画

下面给大家介绍的是solidworks螺纹怎么画,希望能帮助到大家!

前述

solidworks螺纹的画法,是通过草图圆,生成螺纹线。再画草图截图,再用扫描切换生成即可。

适用环境/工具

型号:笔记本

系统:win10系统

软件:solidworks2020软件。

功能和快捷键

暂无快捷键。

操作步骤/方法

方法1

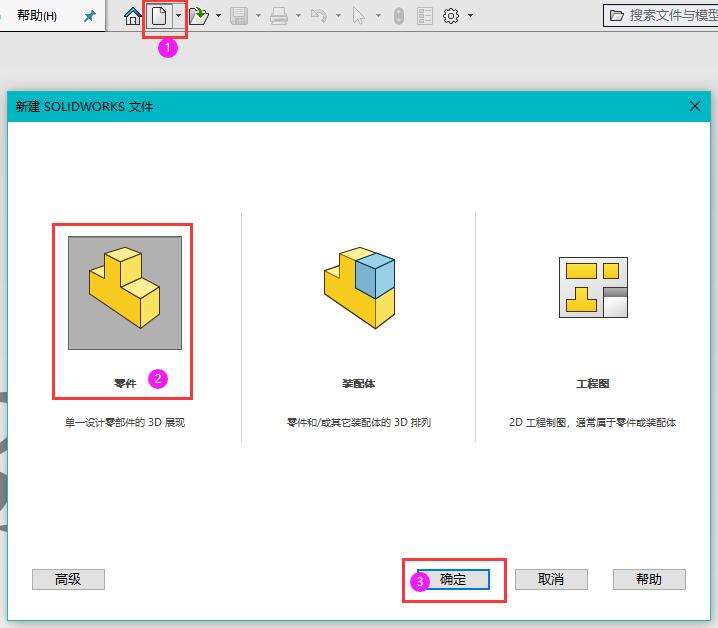

1 1、打开solidworks2020软件,点击新建图标,弹出新建对话框,选零件,点击确定。
solidworks螺纹怎么画第1步

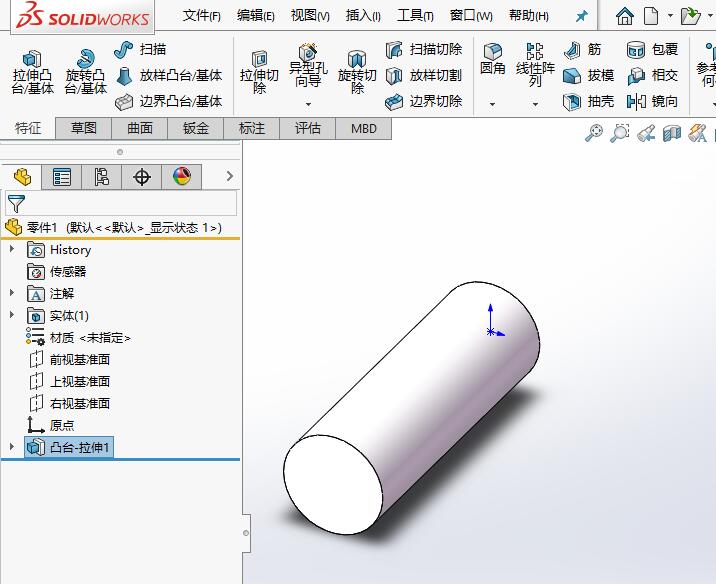

2 2、绘制一个草图圆形,并拉伸成实体。如下图:
solidworks螺纹怎么画第2步

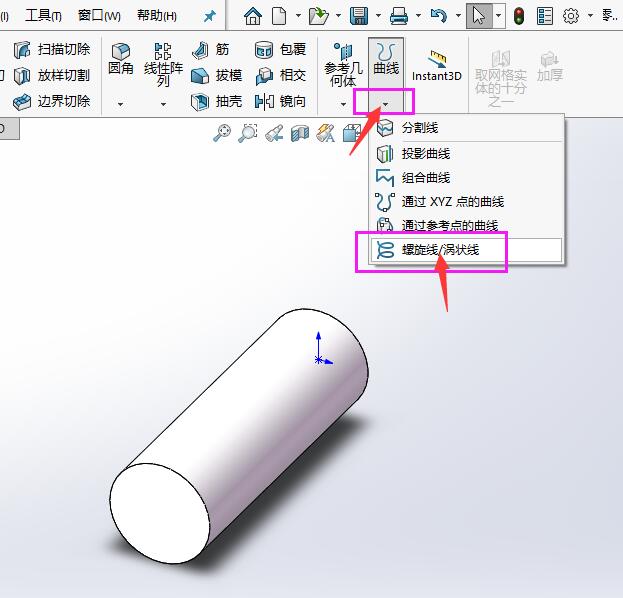

3 3、点击曲线功能,点击螺旋线/涡状线。如下图:
solidworks螺纹怎么画第3步

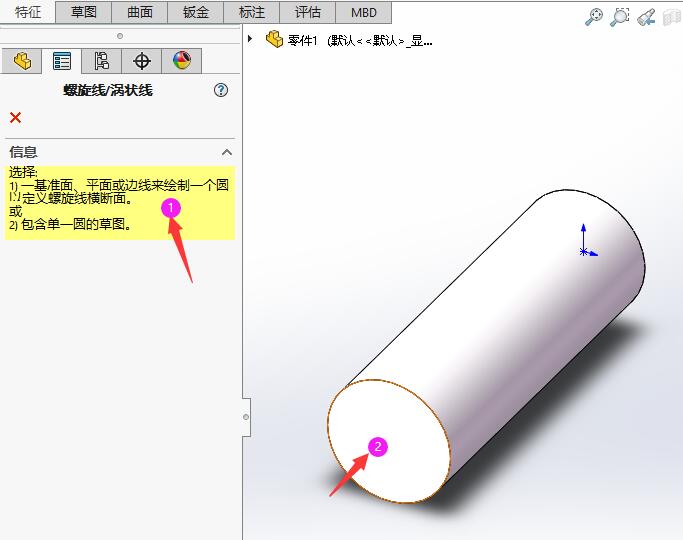

4 4、要求选择草图绘制面,点击圆柱截面即可。
solidworks螺纹怎么画第4步

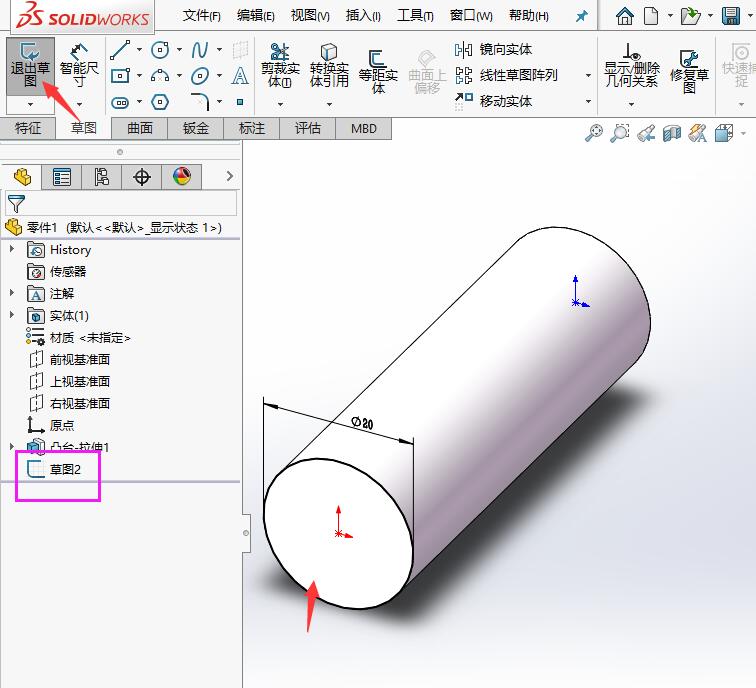

5 5、绘制一个直径为20mm的圆,然后退出草图。
solidworks螺纹怎么画第5步
6 6、然后设置螺旋线的参数,然后点击确定。
solidworks螺纹怎么画第6步

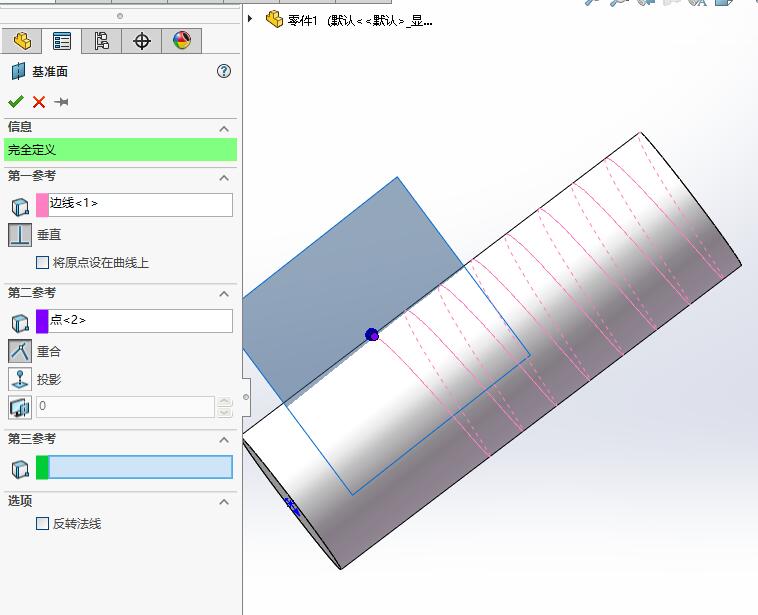

7 7、点击新建基准面,以螺旋线为主创建一个新的基准面。
solidworks螺纹怎么画第7步

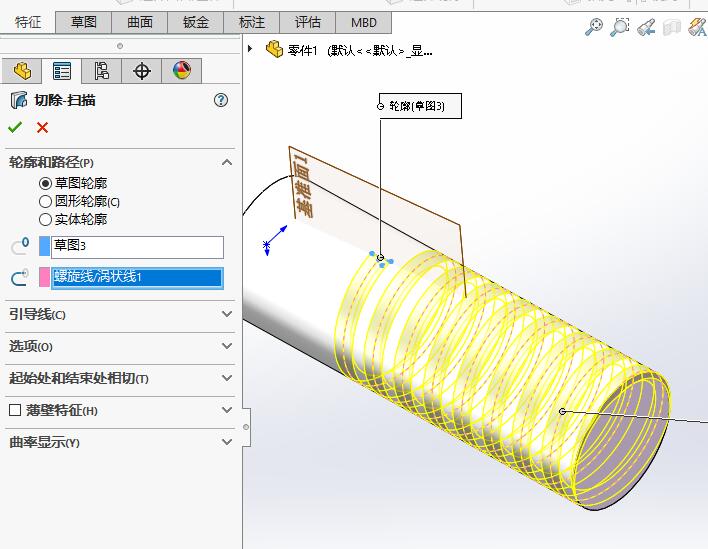

8 8、然后在基准面上创建一个三角形。或是别的形状都可以。再用扫描切换功能,把三角形沿螺旋线进行扫描。
solidworks螺纹怎么画第8步

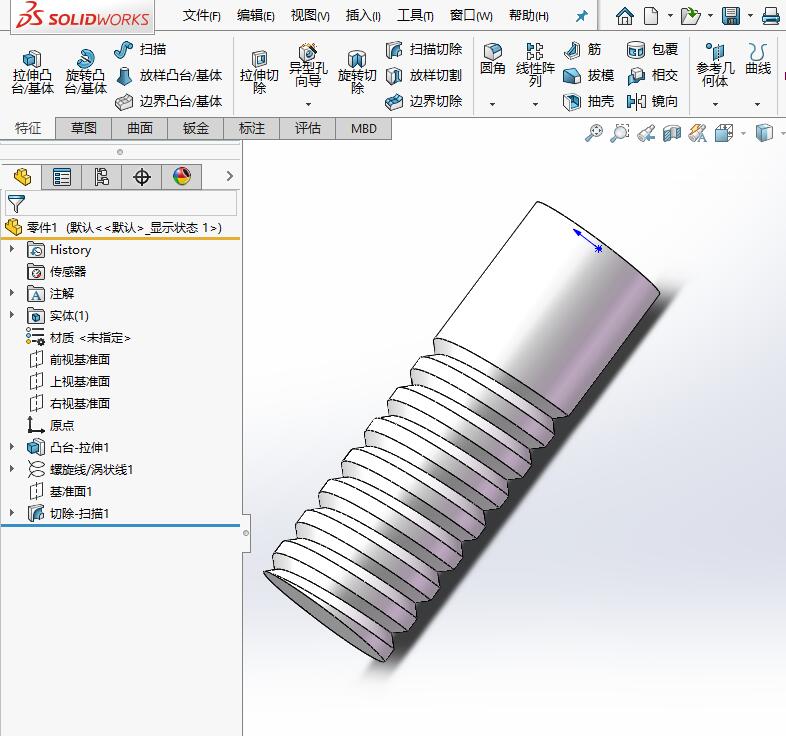

9 9、这样就完成了螺纹的画法。
solidworks螺纹怎么画第9步
END

注意事项/总结

螺纹画法,一般是先把路径螺旋线画好,再画截面,能过扫描切换即可,截面草图要与螺旋线成90度。
