solidworks电气设计要求

电气设计要求：

1、使用具有单连接点的零部件，而非多连接点零件。单连接点接头可使步路更容易，因为在缆束和每个接头管脚之间不需要电线。

2、多连接点接头所需的额外电线可给装配体添加复杂性，影响到性能。只在单连接点接头无法使用的情况下才使用多连接点接头。

电气设计建议：

1、对于单连接点接头，将连接点放置在电线或电缆进入或离开接头的地方，

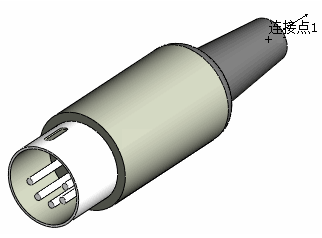

2、例如，在张力释放装置的末端，如下图所示。点可以从接头的后端等距。

3、连接点在连接点 PropertyManager 中具有额外内部电线长度属性。

4、设定长度值，这样电线长度足够从连接点连接到最远端管脚。

5、对于多连接点接头，为每个管脚添加一个连接点并使用连接点图解销 id以表示代表哪个连接点。自动步路工具可用来帮助将电线步路到每个接头管脚。

电气设计建议：

1、为每个接头添加一个零部件参考。当您在一个设计中具有数个相类似接头时，给予每个单独实例一说明性名称常常很有帮助。

2、用右键单击接头，选取零部件属性并在零部件属性对话框的零部件参考引用中输入一独特名称。使用“从/到”清单创建步路时这些参考引用将自动添加到接头。
