SW草图复杂性


1.在很多情况下,利用一个复杂轮廓草图来生成一个拉伸特征,与利用一个较简单的轮廓草图与几个额外的特征生成一个拉伸特征,具有相同的结果。

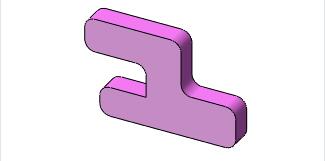

2.例如,如果一个拉伸的边线需进行圆角处理,您可以绘制一个包含草图圆角(A)的复杂草图,或绘制一个较简单的草图并在稍后再添加圆角为单独特征(B)。

_软件自学网 _软件自学网
A 复杂草图 拉伸
_软件自学网 _软件自学网 _软件自学网
B 简单草图 拉伸 添加圆角特征

3.考虑您的设计意图

3-1.重建复杂的草图时速度比较快。草图圆角的重建速度比圆角特征快,但是复杂草图的绘制和编辑都比较麻烦。

3-2.简单的草图比较容易管理且比较灵活。如有必要,可以对个别特征重新排序和压缩。
