SW中心线工具的用法

Solidwroks中心线工具使用：

打开SW软件--点击草图--点击中心线-选择基准面--就可以绘制中心线了。

定义和用法：

Solidwroks中心线工具，可以绘制虚线的直线。也可以给草图对象画中心线。

SW中心线工具的用法：

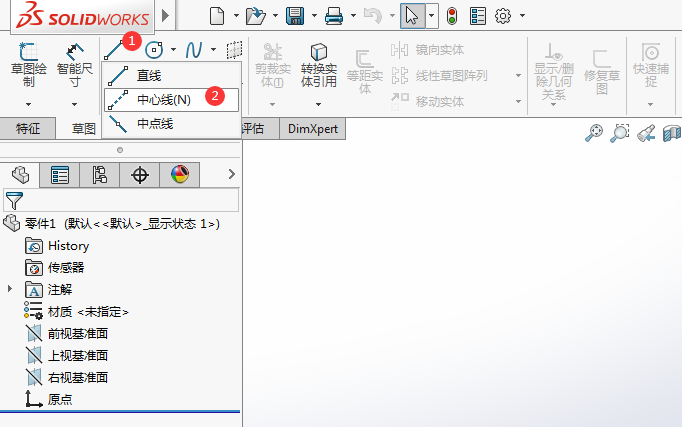

1、点击草图菜单，点击直线类型的中心线。

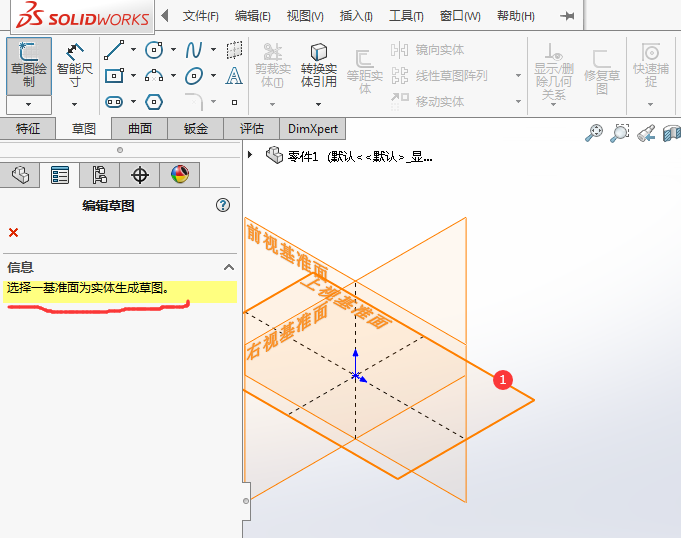

2、选择一基准面为实体生成草图。选择上视基准面。

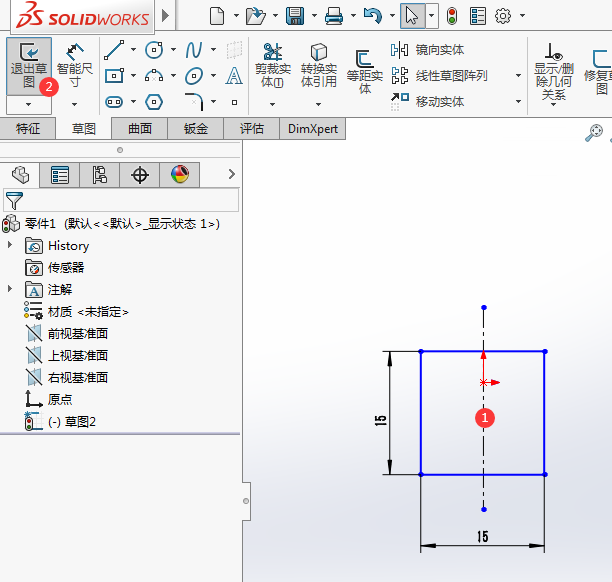

3、然后就可以给矩形绘制中心线了，效果如下：

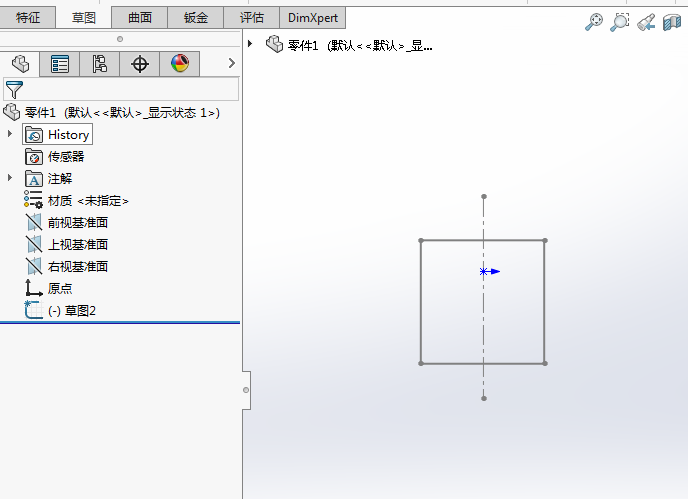

4、然后退出草图，就完成了中心线的绘制。
