SW拉伸上色草图轮廓

要拉伸上色草图轮廓：

1、在草图模式中，单击上色草图轮廓_软件自学网（草图工具栏），或者单击工具 > 草图设置 > 上色草图轮廓。
2、使用上色草图轮廓关闭工具。
3、创建具有多个子轮廓的草图。

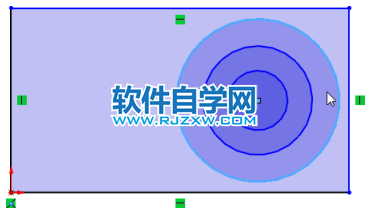

4、单击草图实体的任何子轮廓并将其拖动。
_软件自学网
5、整个草图实体将移动。

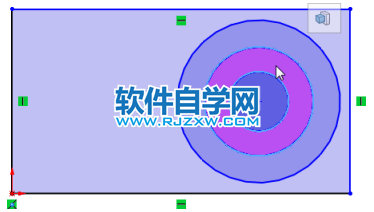

6、按下 Alt 的同时单击一个上色区域。
_软件自学网
7、拉伸凸台/基体_软件自学网工具将出现在上下文工具栏上。
8、单击拉伸凸台/基体。
9、在 PropertyManager 中设置选项，然后单击_软件自学网。将拉伸上色区域。
