ug草图轮廓线的使用方法

UG草图轮廓线的使用：

点击草图进入，点击轮廓线工具，点击起点。设置参数，也可以点击转换圆弧绘制，然后完成自已要的设置就好了。

定义和用法：

UG草图轮廓以线串模式创建一系列连接的直线和/或圆弧;也就是说，上一条曲线的终点就成下一条曲线的起点。

ug草图轮廓线的使用方法：

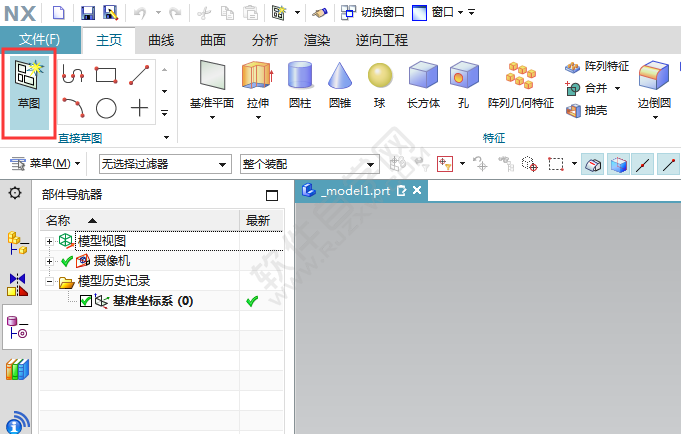

1、打开NX12，新建文件，点击草图进入。效果如下：

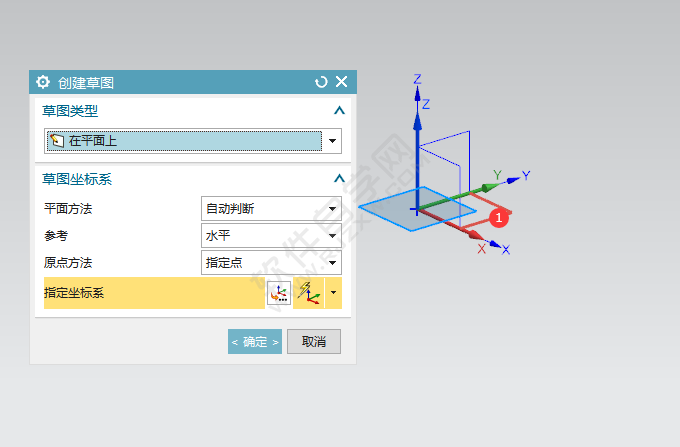

2、创建草图，选择指定坐标系。XY的坐标。

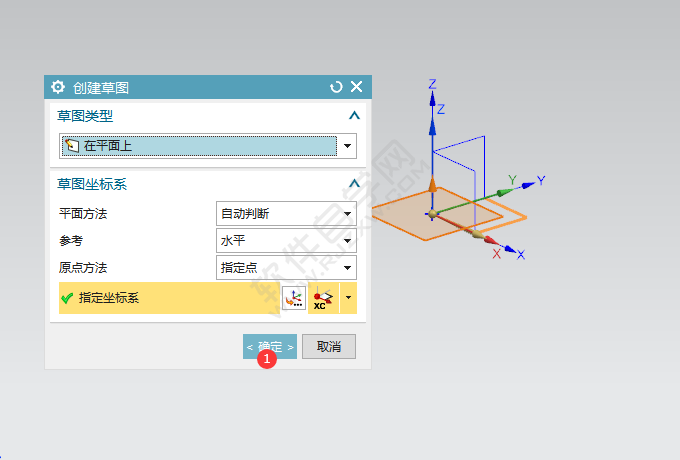

3、设置好后，点击确定。就可以进入XY的平面开始绘制草图。

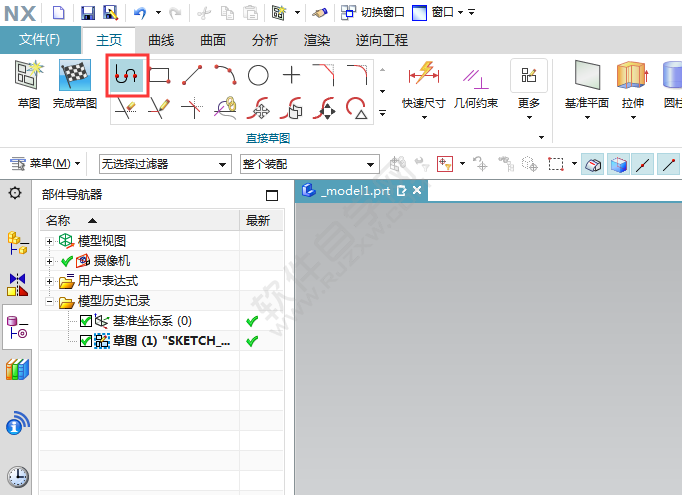

4、点击轮廓线工具。就可以开始绘制了。

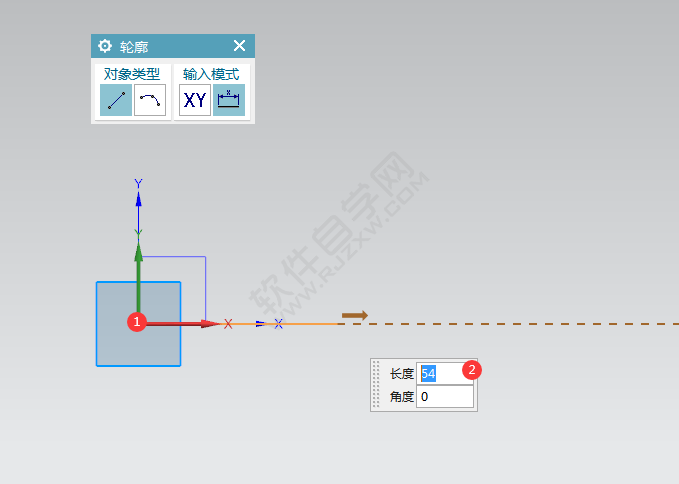

5、然后对象类型选择直线，输入模式设置XY。就可以输入长度，直线就出来了。

6、如果输入角度45度，然后绘制出的就是45度的直线出来，效果如下：

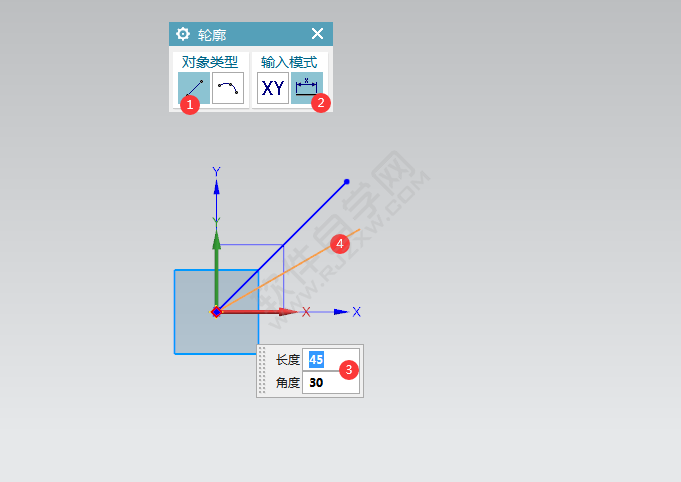

7、输入模式设置X模式，设置长度45度，角度30度，自动会生成30度45长的直线，只要定位就好了。

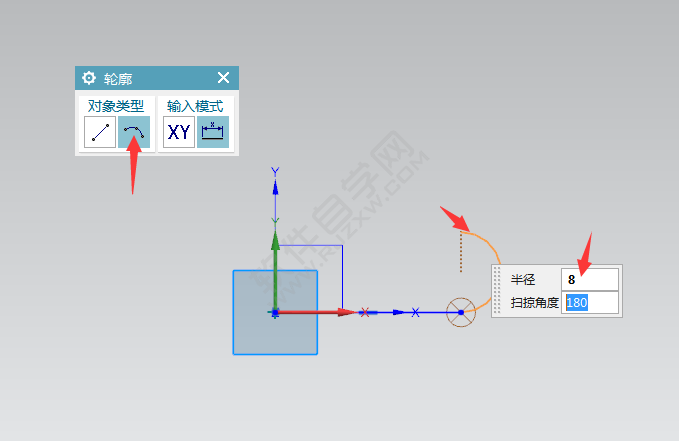

8、对象类型如果是圆弧模式，那就可以绘制圆弧。这样就可以在直线与圆弧之间转换了。

9、如果图形绘制完成后，点击完成草图哦。

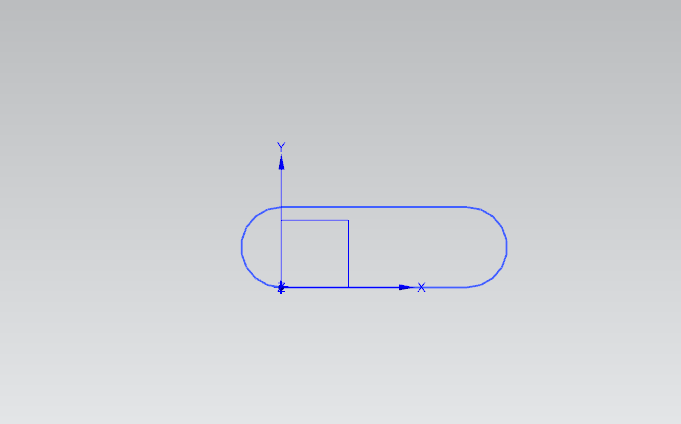

10、你可以试一下，用直接与圆弧模式完成的。
