ug草图倒斜角的用法

UG草图倒斜角的用法：

在绘制好的草图下，点击草图倒斜角工具，设置倒角的模式。选择要倒角的边就好了。

定义和用法：

UG草图倒斜角，对两条草图线之间的尖角进行倒斜角。可以通过对称距离、非对称距离，角度加距离的三种方法来设置倒斜角。

UG草图倒斜角的使用：

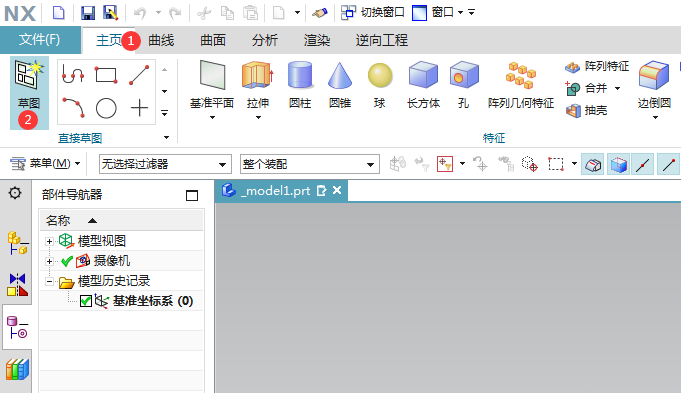

1、点击主页菜单--点击草图工具。

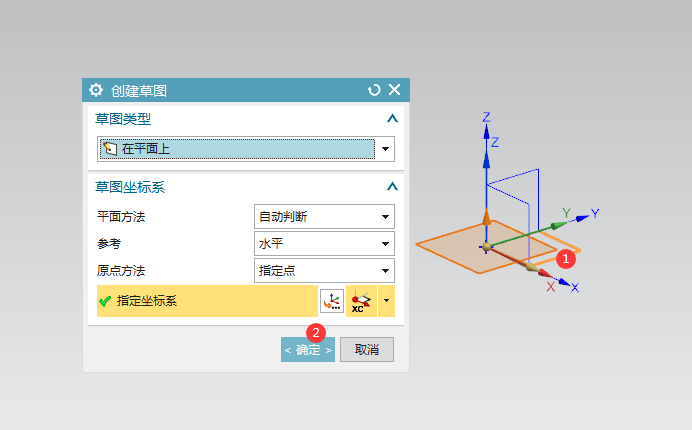

2、创建草图--选择XY基准面--点击确定。绘制好草图。

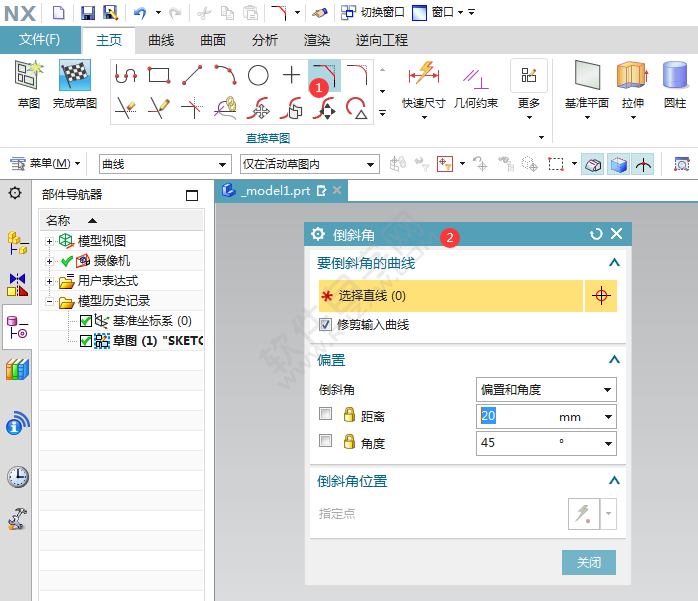

3、点击主页菜单--直接草图里面的倒斜角工具--弹出倒斜角对话框。

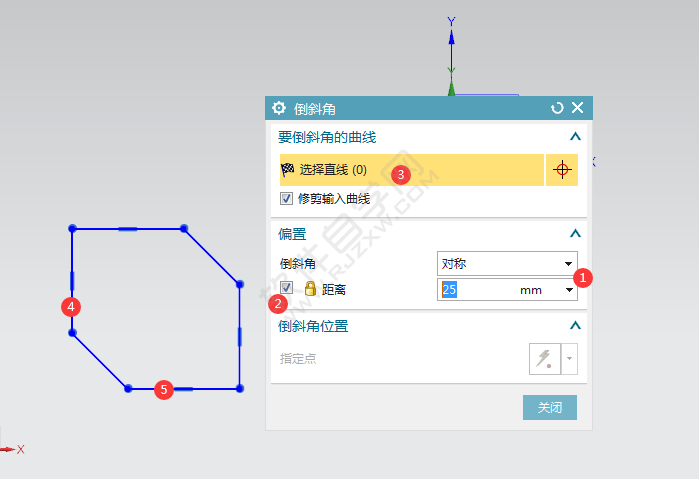

4、偏置倒斜角模式为对称，距离设置25打勾固定。然后选择倒斜角的直线，选择矩形的边线。效果如下：

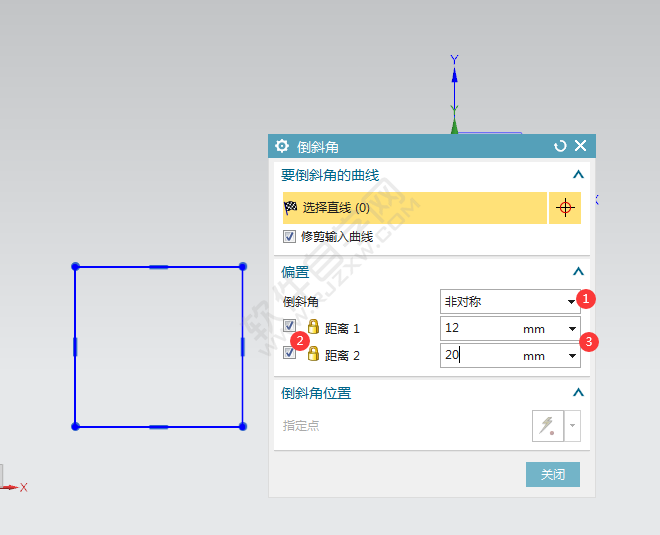

5、另一种非对称的设置，就有距离1与距离2的设置。效果如下：

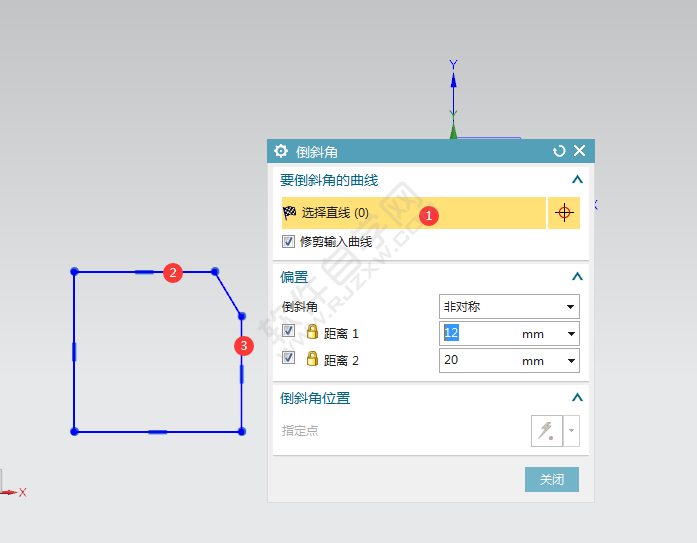

6、设置好后，选择直线，选择到倒斜角的边。效果如下：

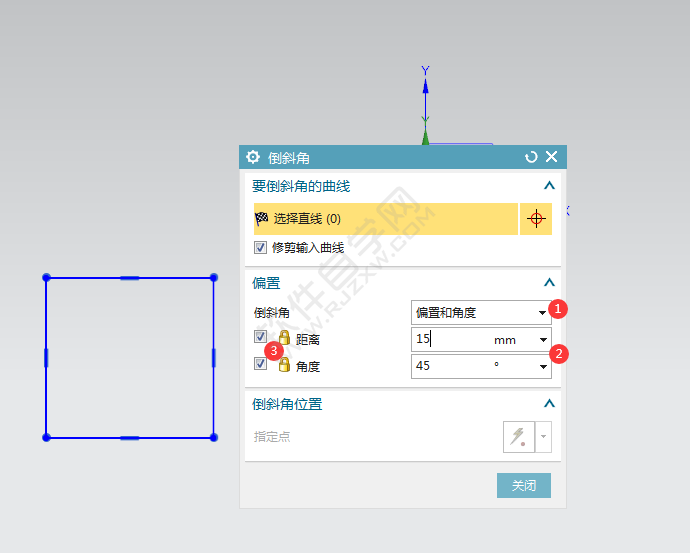

7、偏置和角度的设置。参数设置如下：

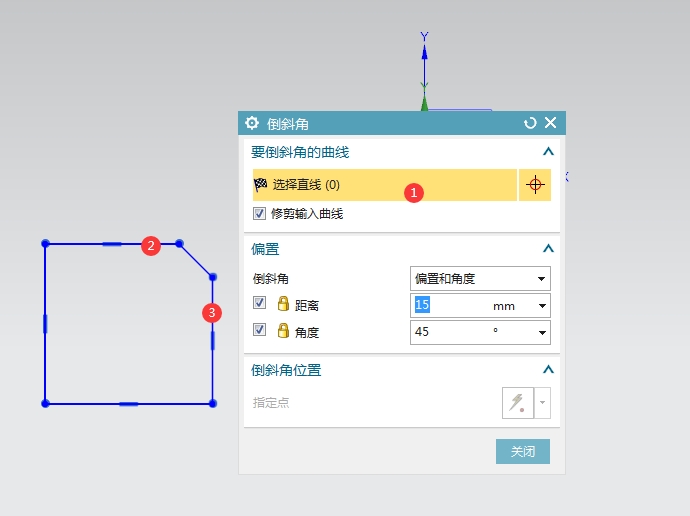

8、设置好偏置参数后，点击选择对象，选择要倒斜角的边。
