ug草图倒圆角的用法



ug草图倒圆角的用法：

在UG绘制好的草图下，点击角焊工具，就可以针对草图进行倒圆角处理了。

定义和用法：

UG角焊倒圆角，在二或三条曲线之间创建圆角。也就是倒圆角的设置。

ug草图倒圆角的使用：

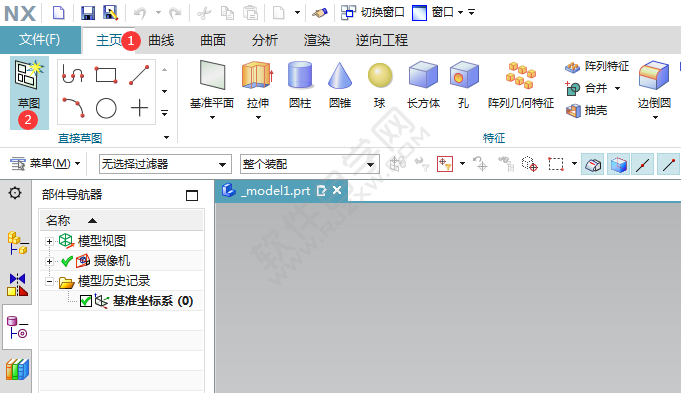

1、点击主页菜单--草图功能。进入草图。

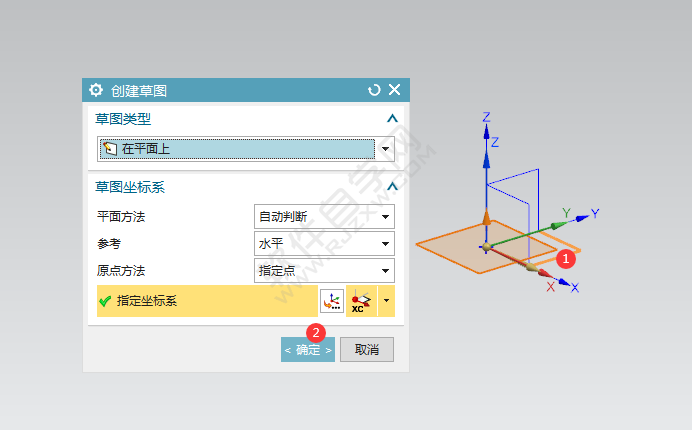

2、选择XY基准面--点击确定。就可以进入绘制了。

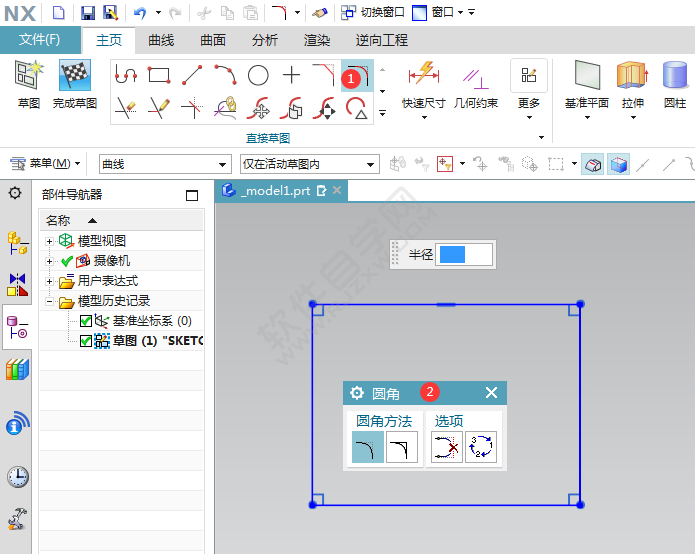

3、点击角焊工具，就会弹出圆角设置。

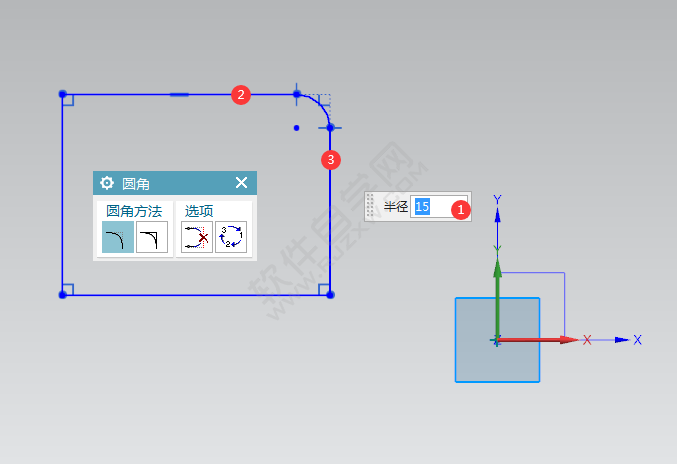

4、圆角方法，倒圆修剪掉，设置半径参数。选择要倒角的边。效果如下：

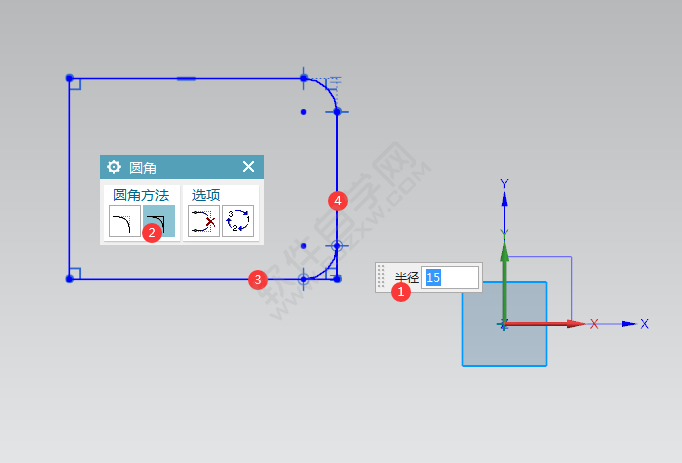

5、圆角方法的不修剪模式，设置半径参数，选择要倒角的边。效果如下：

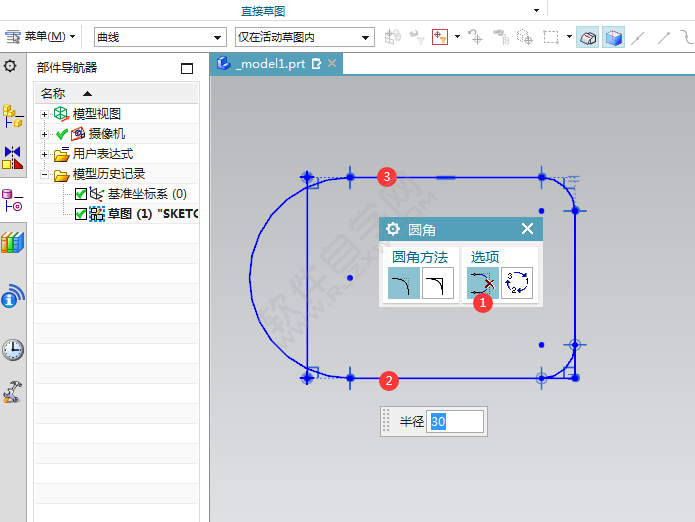

6、设置同样的参考二条边形。也是倒全角了。效果如下：

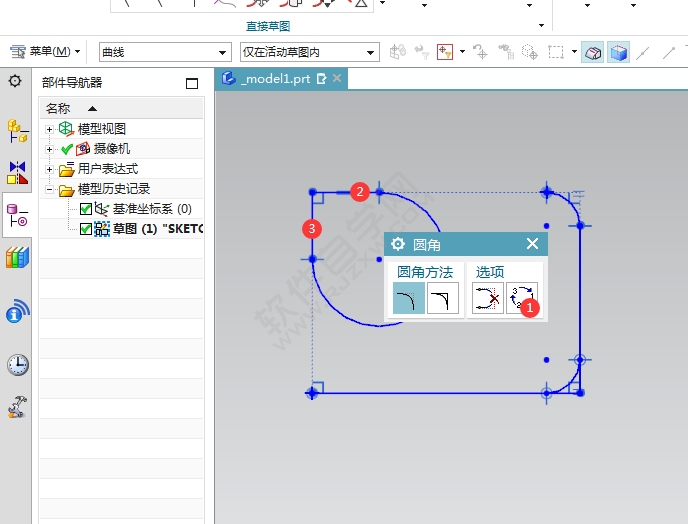

7、你也可以试一下创建备选倒圆角设置。
