ug草图直线的使用方法



ug草图直线的用法：

点击草图进入--选择创建XY草图--点击直线--绘制直线完成。

定义和用法：

ug草图直线，用约束自动判断创建直线。

ug草图直线的使用方法：

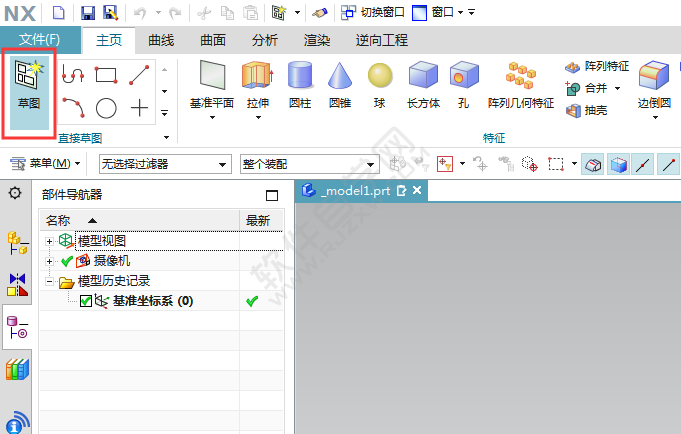

1、打开UGNX12,点击草图功能，进入下一步。

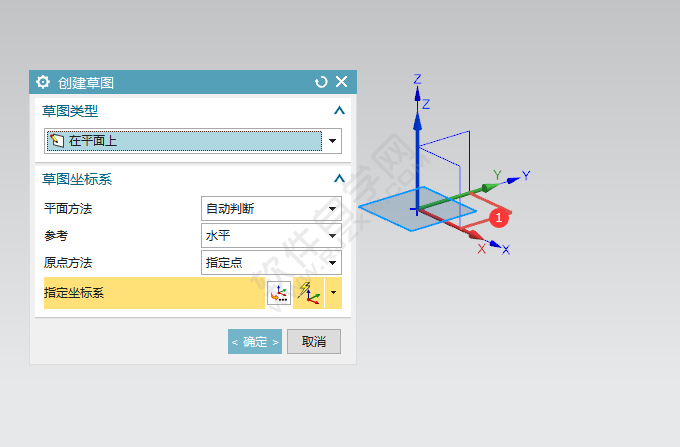

2、创建草图，选择XY模式，进入下一步。

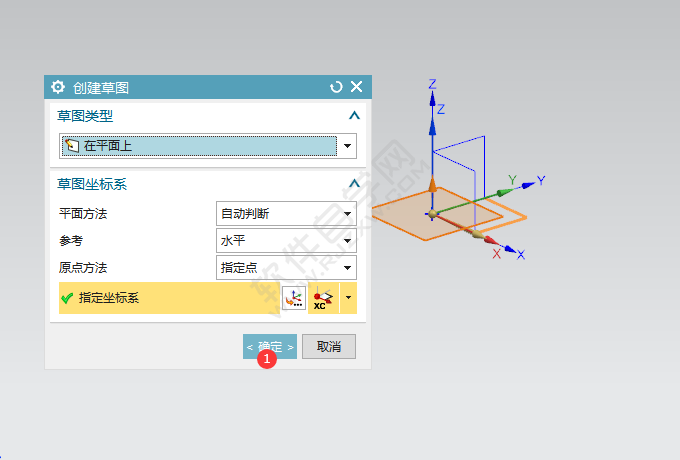

3、选择XY坐标，点击确定，完成XY草图模式，进入下一步。

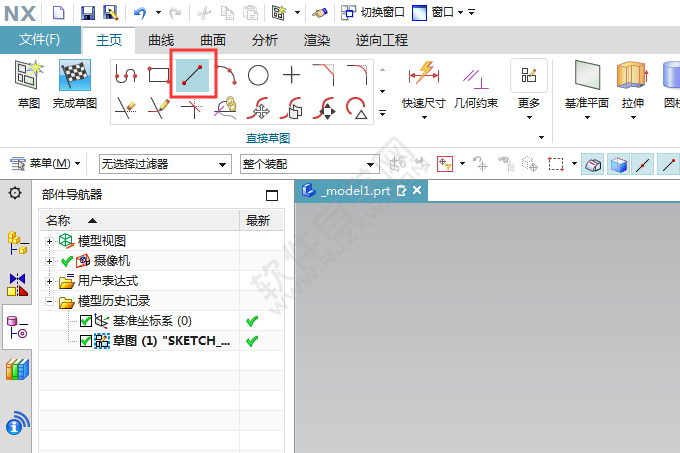

4、然后点击直线工具，就可以创建直线了。

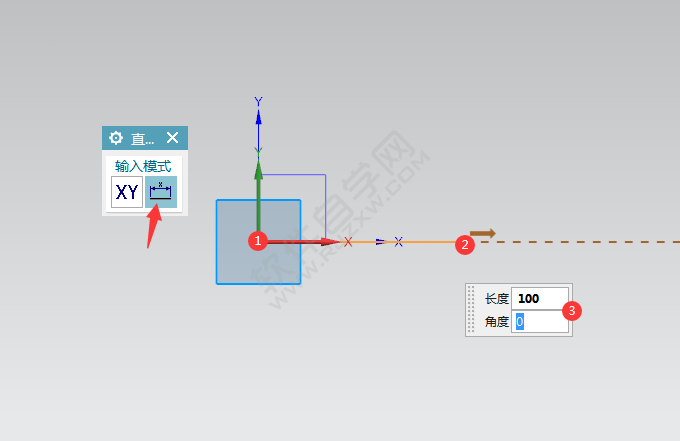

5、直线输入模式有两种，一种是XY，一种是尺寸模式。点击起点，输入长度100，就是尺寸模式。

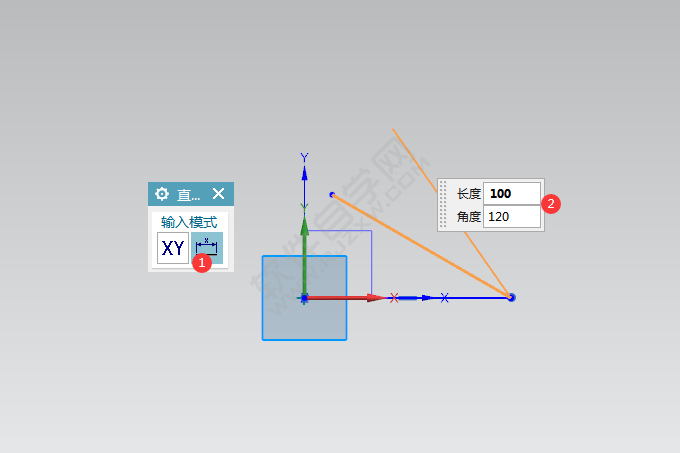

6、如果要画斜线，那就输入长度参数与角度参数。这样就能绘制有角度的斜线。

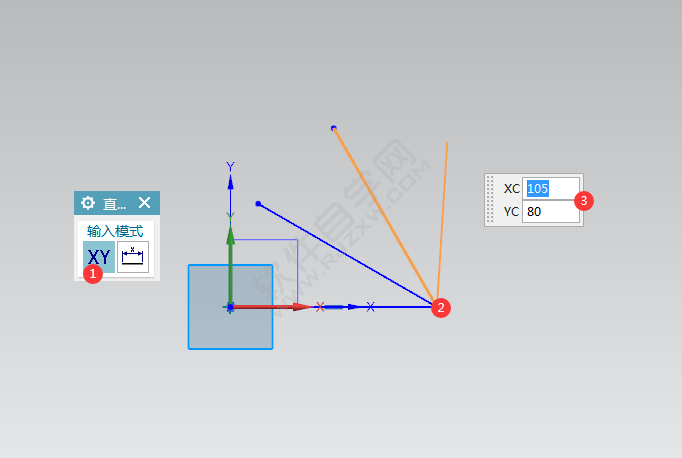

7、XY模式，就是设置坐标模式，XC与YC就是坐标参数，直线二点之间可以输入XY坐标完成。
