ug草图偏置曲线的用法




ug偏置曲线的定义和用法:

在ug草图中,ug草图偏置曲线,可以把草图对象进行偏移出来,也可以向内或是内外进行偏移。只要设置偏移的参数就可以完成。


ug草图偏置曲线的用法:

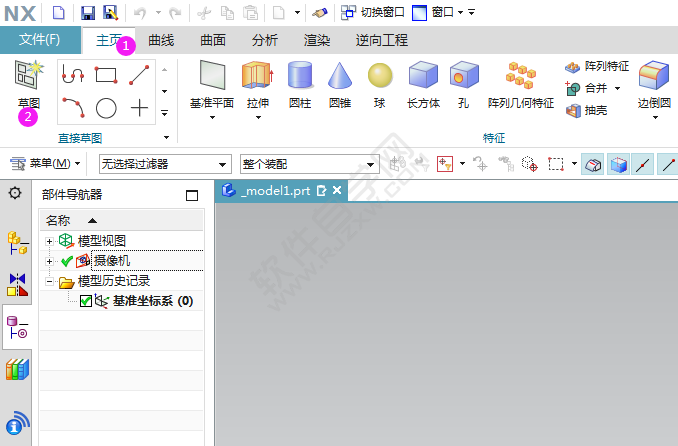

1、打开NX12.0软件,点击主页菜单--点击草图菜单。效果如下:

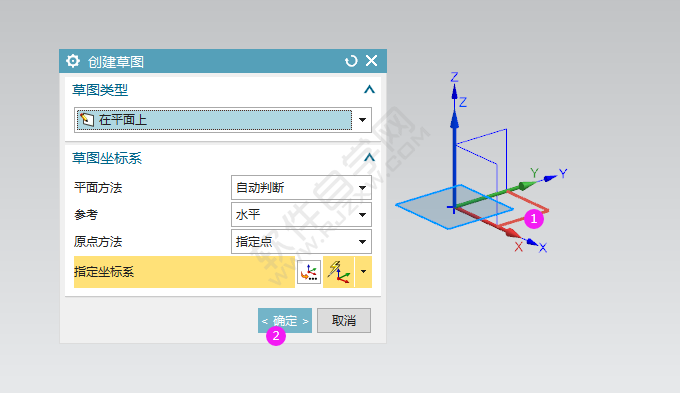

2、在创建草图面板上,点击XY草图基准面,点击确定。

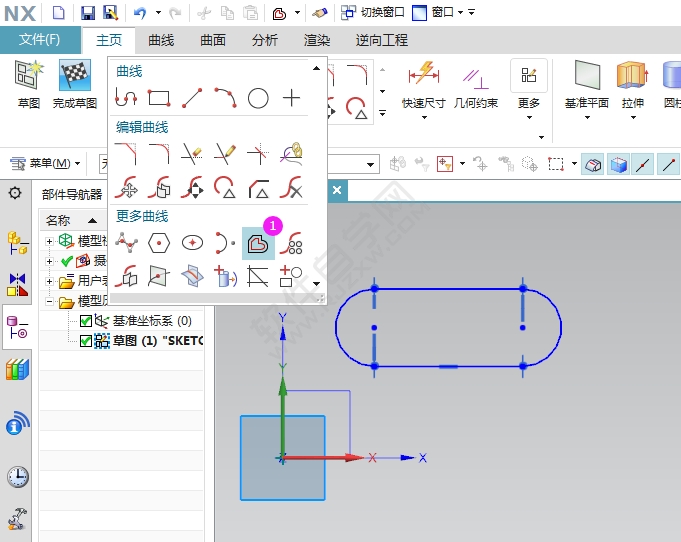

3、绘制一个草图出来,然后就可以点击偏置曲线工具。

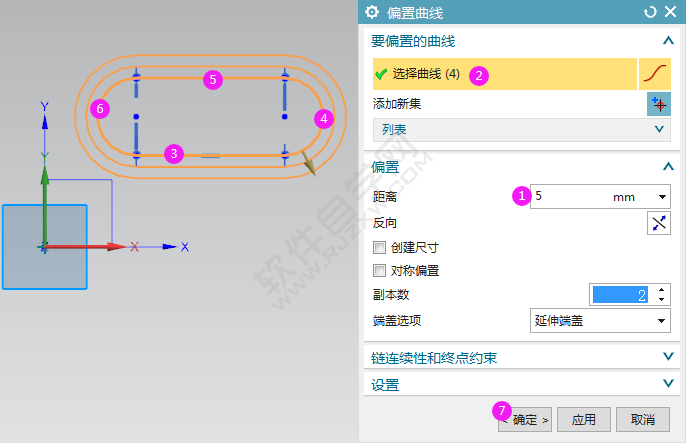

4、在偏置曲线面板上,设置距离、副本数。再使用选择曲线。点击确定就好了。

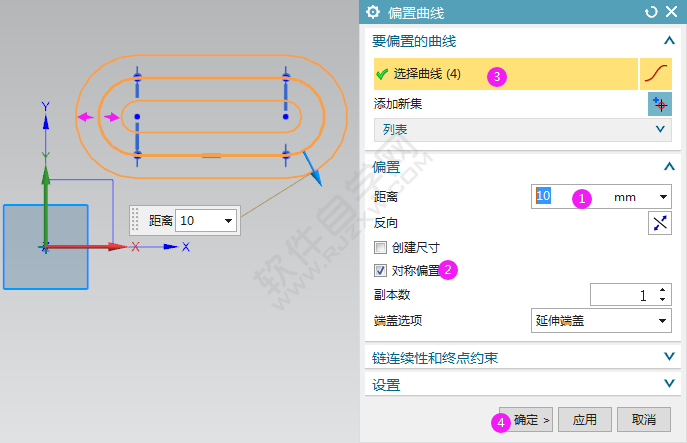

5、如果要对称偏置,那就勾选上,同样的方法,也是很简单,点击确定。
