CAD多点命令Point用法



Point命令的用法：

在CAD命令栏上输入Point命令或是po简写命令，然后就可以点击要插入点的位置。或是输入X,Y坐标就完成了。

定义和用户：

POINT多点命令，创建多个点对象。可以使用MEASURE和DIVIDE沿对象创建点。使用DDPTYPE可以轻松指定点大小和样式。

Point命令的实例用法：

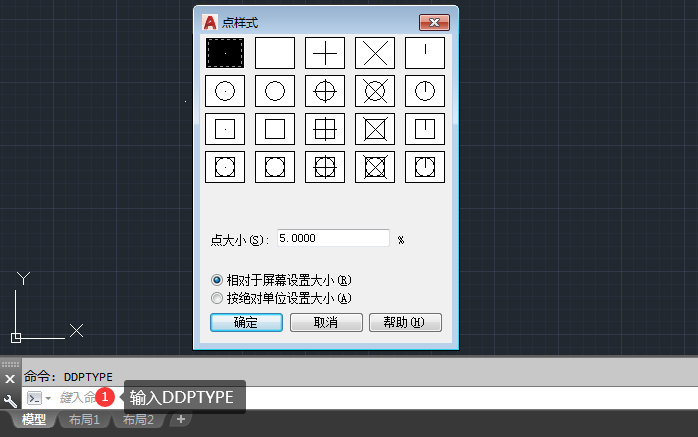

1、在CAD命令栏上输入DDPTYPE命令空格，就会弹出点样式。

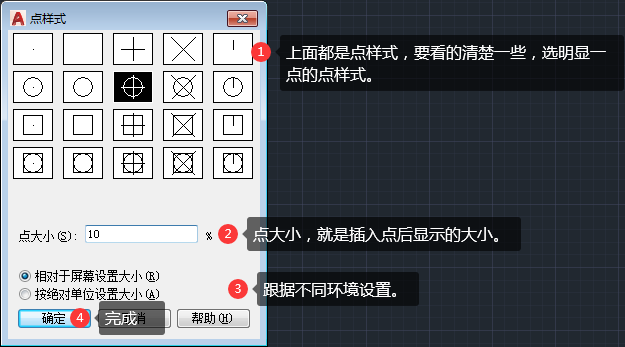

2、在点样式里面可以选择更多的样式。点的大小，就在点大小%这里设置。点击确定。

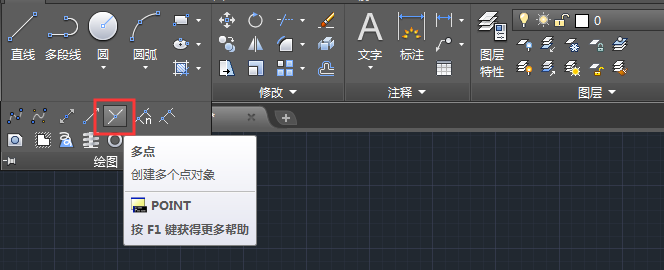

3、然后点击CAD绘图版块里面的多点。或是输入POINT命令或是PO命令进入。

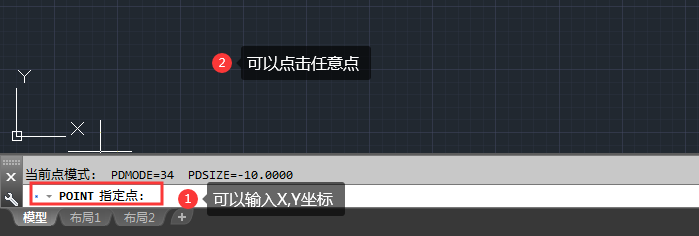

4、POINT指定点，可以点绘图区任意点。也可以全入X,Y坐标作为指定点。

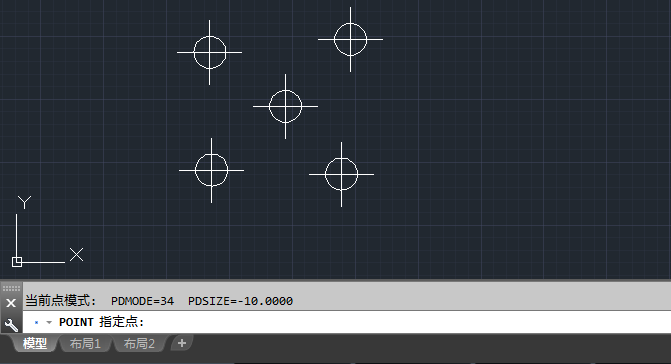

5、你可以试一下效果哦。注意，系统的点样式看的不明显，见意设置一个明显的。
