cad写块命令快捷键WBLOCK的用法

WBLOCK 写块命令的定义与用法：

定义：WBLOCK 写块，保存选定的对象或将块转换为指定的图形文件，在“写块”对话框中提供了一种便捷的方法，用于将当前图形的零件，保存到不同的图形文件，或将指定的块定义另存为一个单独的图形文件。

用法：在CAD命令行中输入WBLOCK命令，弹出对话框，选择对象。选择拾取点。设置名称。点击完成就好了。

cad写块命令快捷键WBLOCK的用法：

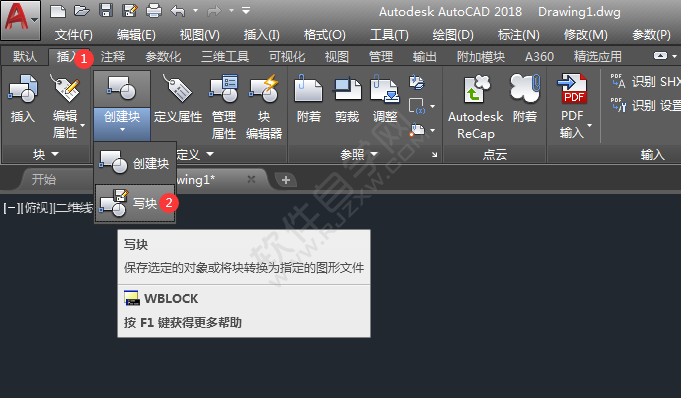

1、在CAD插入选项中，点击创建块里面的写块工具，或是输入WBLOCK命令。

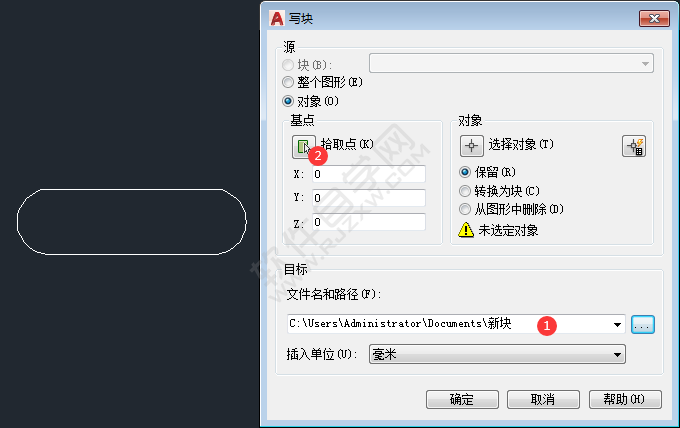

2、弹出写块面板，设置写块的名称，再点击基点的拾取点图标。

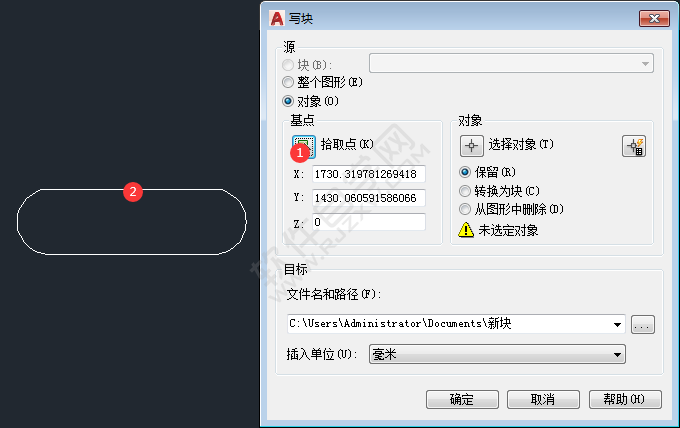

3、捕捉对象的某个点，出来XY的坐标。

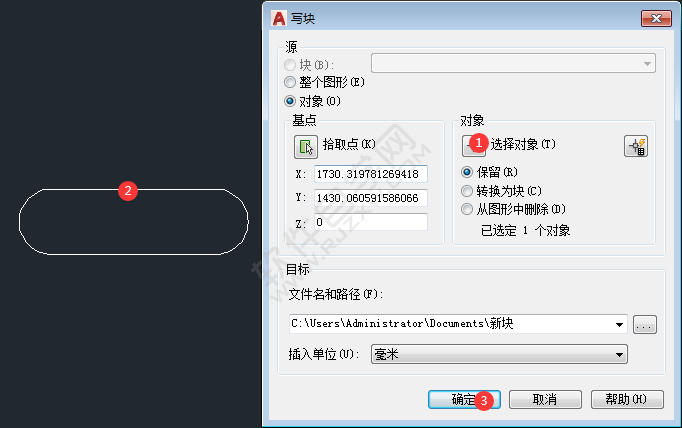

4、点击写块面板的选择对象，选择整个图形。

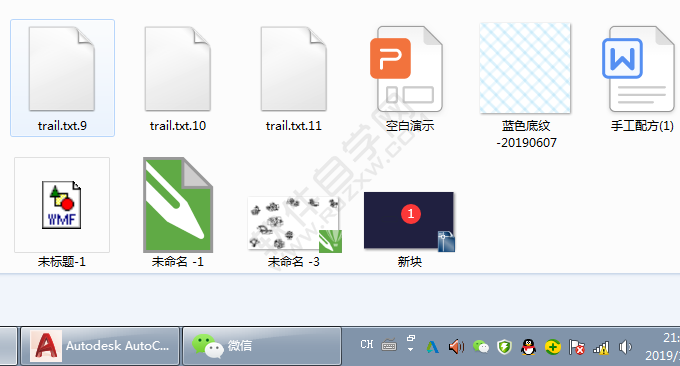

5、点击确定后，这个图形就会以块的形式存在电脑了。也就是所为的永久块了。
