CAD圆角命令快捷键FILLET使用方法

FILLET圆角命令的用法：

在CAD命令栏上面，输入F或是FILLET命令，设置圆角半径大小。然后选择要倒圆角的边线，这样就完成了。

定义和用法：

FILLET圆角命令，给对象加圆角，在此示例中，创建的圆弧与选定的两条直线均相切，直线被修剪到圆弧的两端。要创建一个锐角转角，请输入零作为半径。

CAD圆角命令快捷键FILLET使用方法：

1、点击修改版块上面的圆角工具，输入在命令栏上输入F或是FILLET命令空格进入。

2、点击半径（R）功能，或是输入R空格。

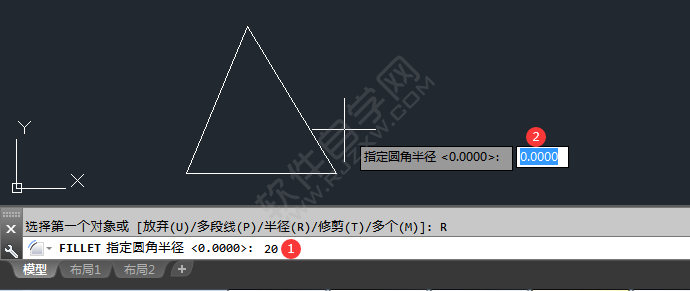

3、设置FILLET指定圆角半径。也就是倒圆角的大小。空格下一步。

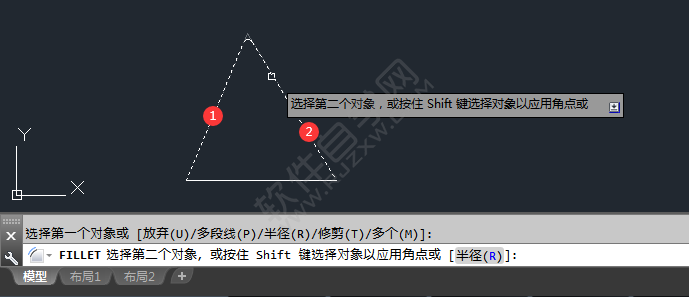

4、然后选择角的边形。如1与2边线，这样角就倒成半径。

5、如果要使用多次，点击多个（M）或是输入M命令空格。就可以继续倒多个了。

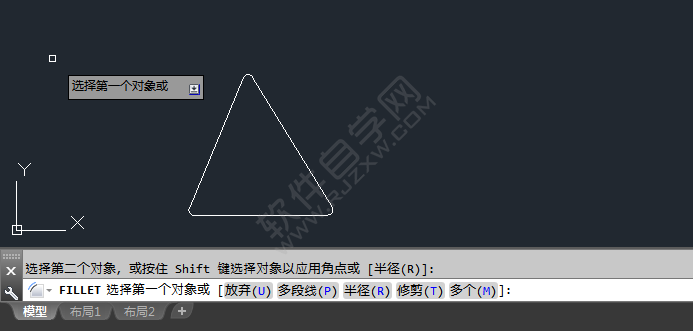

6、你可以试一下，倒多个很方便。

7、多段线模式，是针对矩形，用多段线绘制的图形。点击多段线（P）或是输入P

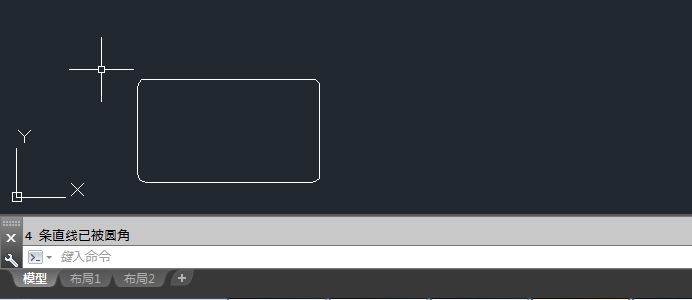

8、然后就能对多段线的图形，一次性全部倒圆角。

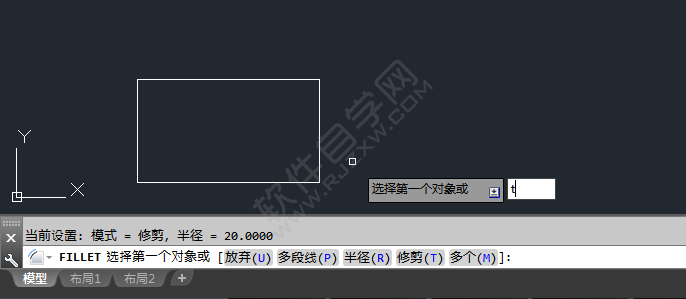

9、修剪模式，主要是角要不要进行修剪。也是有二种模式，一种是不修剪，一种是修剪。

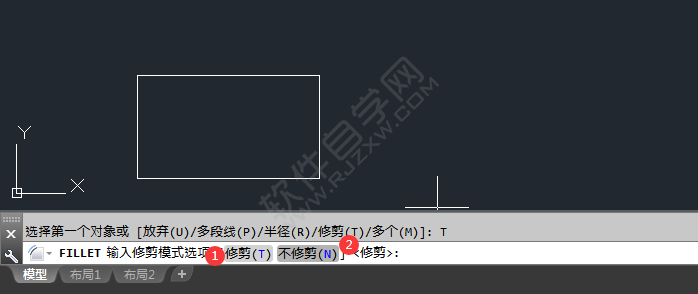

10、修剪我们是知道了，那我们试一下不修剪，点击不修前（N）或是输入N空格。

11、这样倒出来的圆角是不会进行修剪的。
