CAD中环形阵列ARRAYPOLAR命令的使用


ARRAYPOLAR命令的用法:

在CAD的命令行上,输入ARRAYPOLAR命令后空格,选择要阵列的对象,空格设置中心点,空格设置阵列数量,空格设置角度。就可以完成了。


定义和用法:

ARRAYPOLAR 环形阵列,绕某个中心点或旋转轴形成的环形图案平均分布对象副本。通过围绕指定的中心点或旋转轴复制选定对象来创建阵列。


CAD中环形阵列ARRAYPOLAR命令的使用:

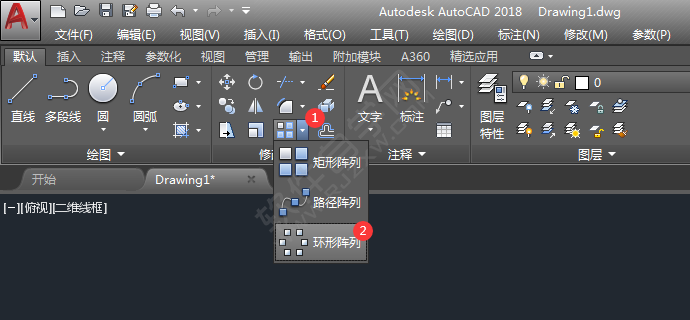

1、点击CAD修改面板上面的环形阵列工具,或是输入ARRAYPOLAR命令--空格进入下一步。

_软件自学网

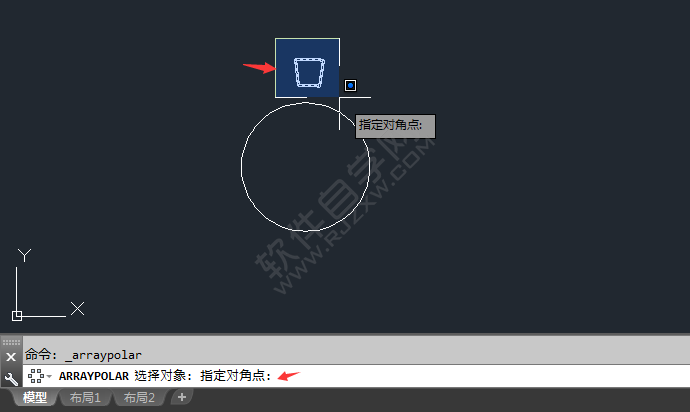

2、ARRAYPOLAR命令选择对象,选择要阵列的对象。

_软件自学网

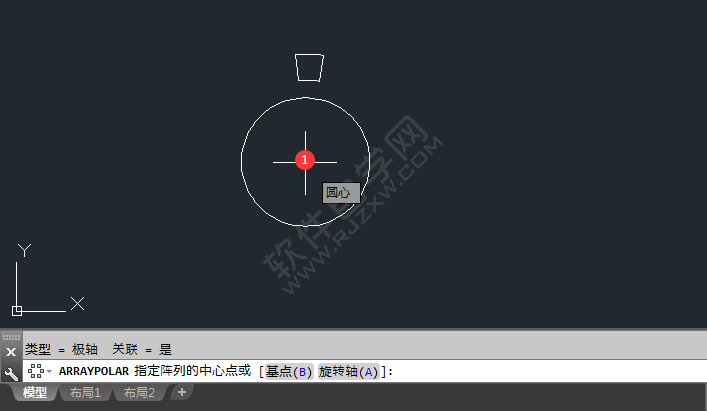

3、ARRAYPOLAR指定阵列的中心点,点击圆心点。

_软件自学网

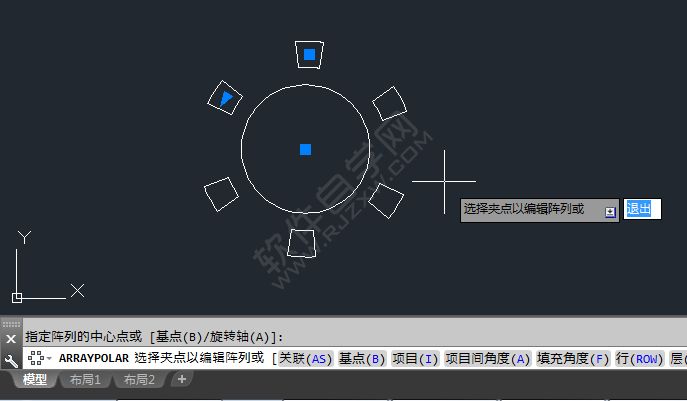

4、然后就可以跟据下面的模式进行自已想要的设置。完成后空格。

_软件自学网

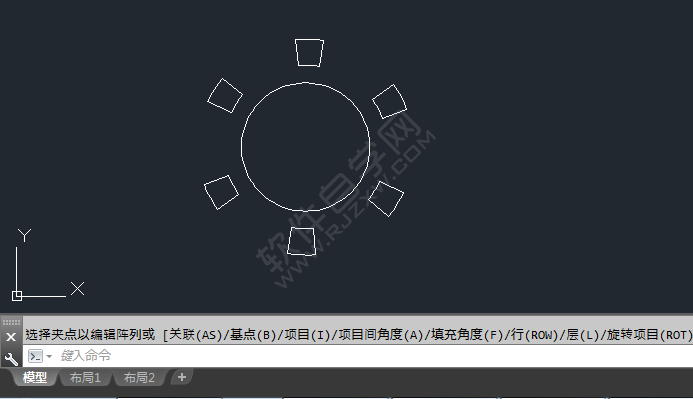

5、这样对象就进行了环形阵列。

_软件自学网
