CAD 路径阵列ARRAYPATH命令使用



ARRAYPATH路径阵列命令：

在CAD命令行上，输入ARRAYPATH命令空格，选择要阵列的对象空格，选择路径空格完成。

定义和用法：

ARRAYPATH 路径阵列，沿整个路径或部分路径平均分布对象副本。路径可以是直线、多段线、三维多段线、样条曲线、螺旋转、圆弧、圆或椭圆。

CAD中路径阵列ARRAYPATH使用：

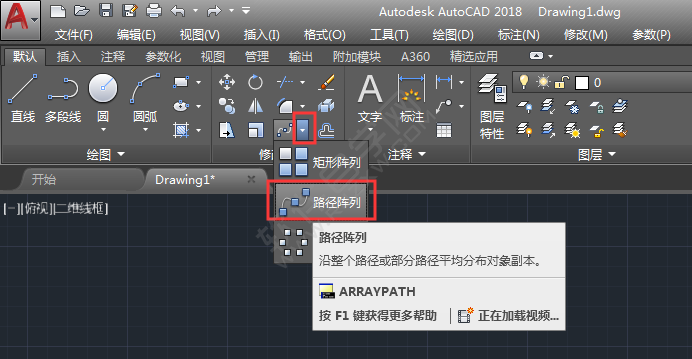

1、在CAD修改面板上，点击路径阵列工具，或是输入ARRAYPATH命令，进入下一步。

_软件自学网

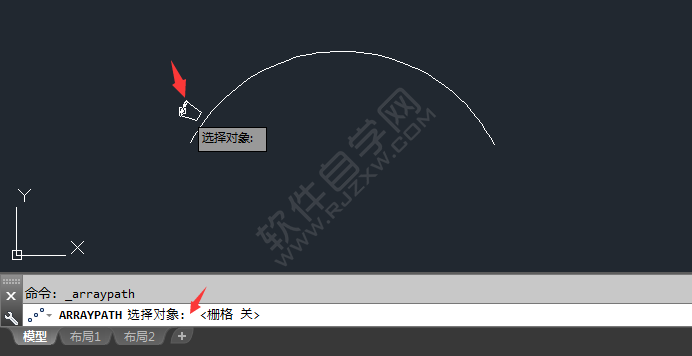

2、ARRAYPATH选择对象，选择要阵列的对象，空格。

_软件自学网

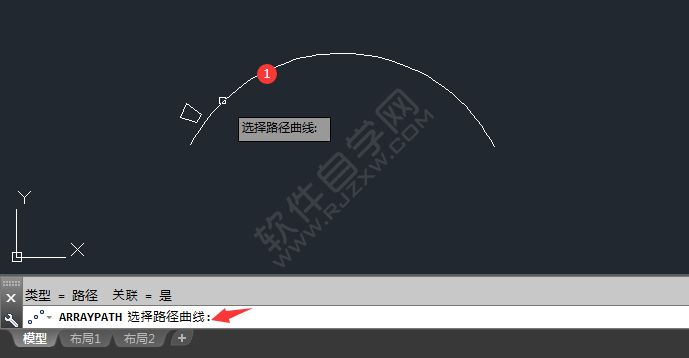

3、ARRAYPATH选择路径曲线。选择好圆弧线后空格。

_软件自学网

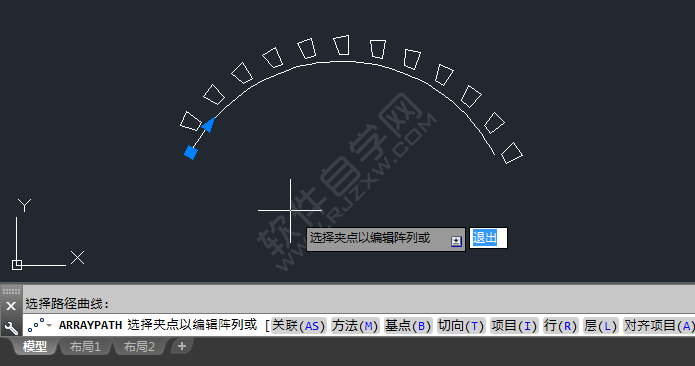

4、这样就可以沿着路径阵列了。

_软件自学网
