CAD镜像命令MIRROR使用方法


MIRROR命令的用法:

在CAD命令栏中,输入MI或是MIRROR命令。选择要镜像的对象,再选择镜像的第一点与第二点。


定义和用法:

MIRROR镜像,创建选定对象的镜像副本,可以创建表示半个图形的对象,选择这些对象并沿指定的线进行镜像以创建别一半。


CAD镜像命令MIRROR使用方法:

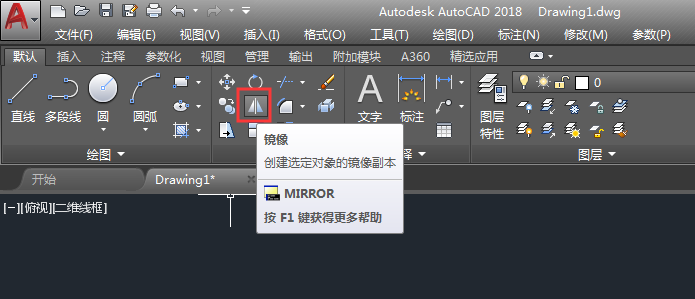

1、打开CAD软件,点击修改版块的镜像工具。或是输入MIRROR命令或是MI命令,空格进下一步。

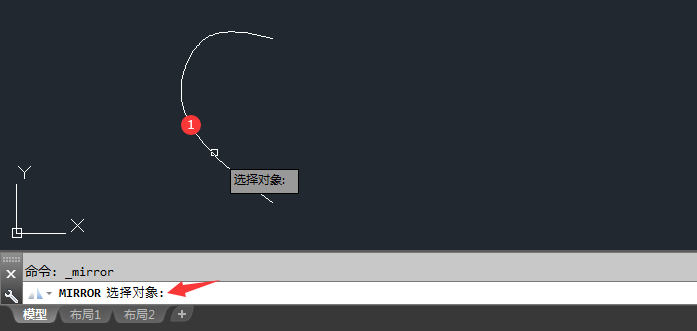

2、MIRROR选择对象,选曲线就好了。

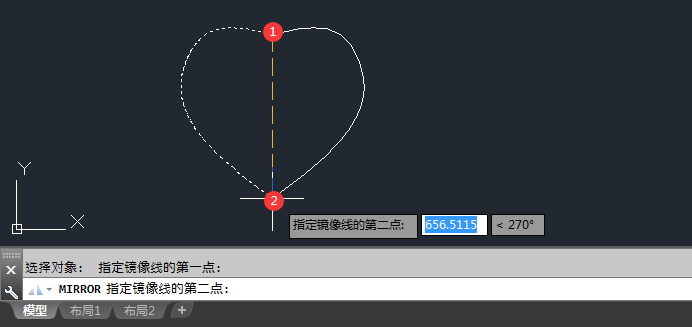

3、然后指定镜像线的第一点与第二点,看看效果。

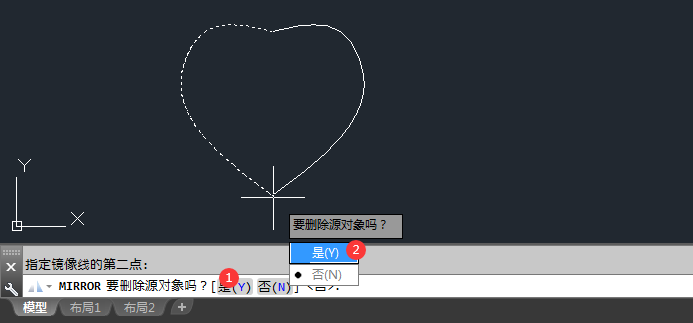

4、MIRROR要删除源对象,点击是(Y)。或是输入Y空格。

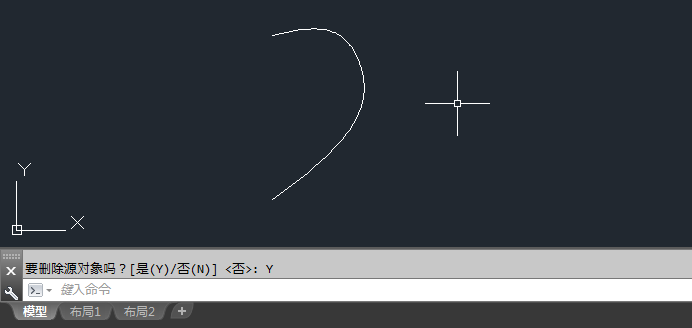

5、结果源对象就没有了,只有镜像后的对象。

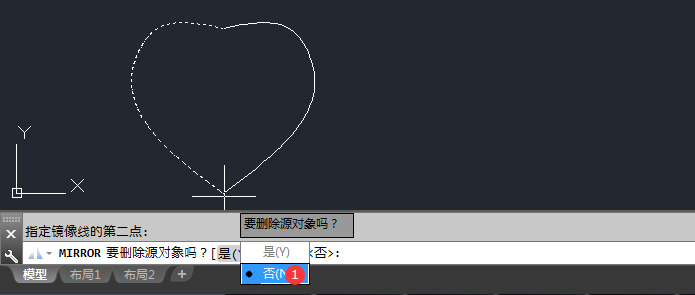

6、如果选择了否(N),那就不会删除源对象。效果如下:

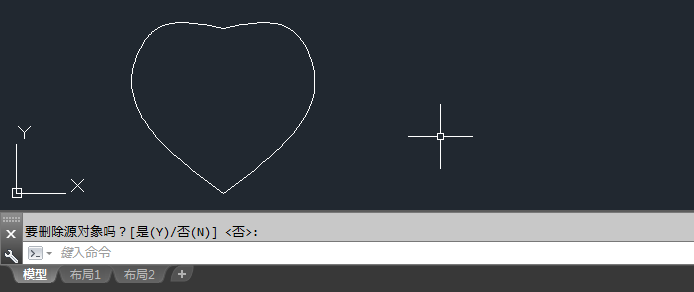

7、这样就可以保留源对象了。
